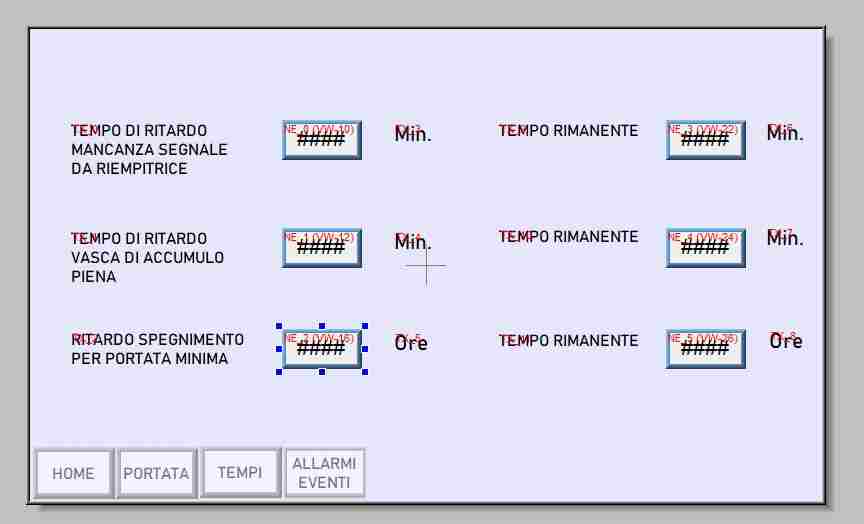

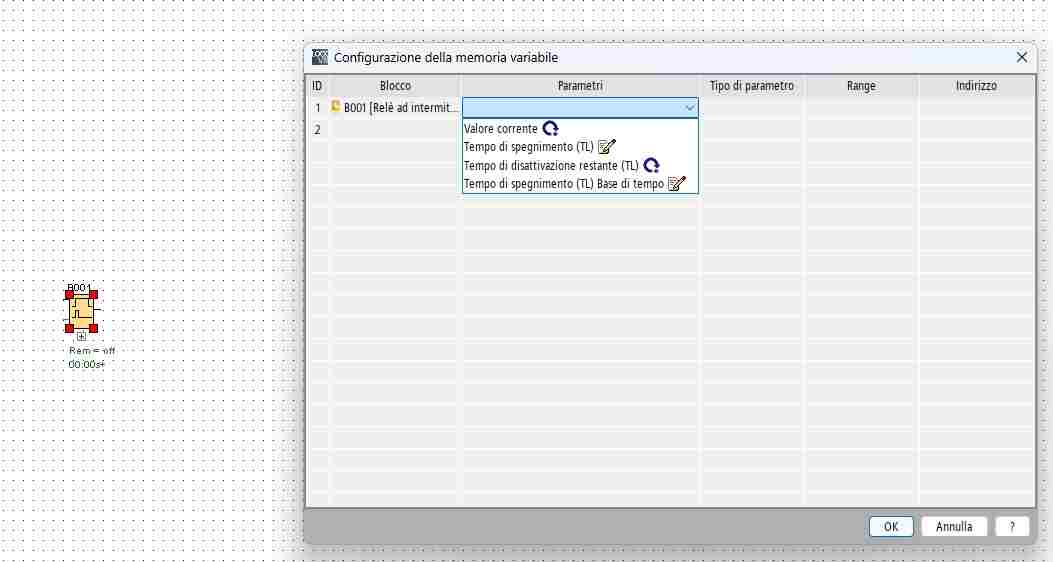

devo pilotare un AQ 4-20mA impostando un valore da 0-100% (corrispondente a 0-1000) da un TD. Vorrei imporre dei limiti da 0 a 100.

Dopo svariati tentativi, ho visto che l'unico blocchetto che me lo consente è il Regolatore PI. il problema è che, se imposto nel blocchetto, un decimale nel testo di segnalazione (nel blocco PI) continua a mostrarmi 1000 e non 100.0.

Qualcuno mi può aiutare?

mi è stato chiesto di fare delle "piccole" modifiche ad un programma che stà in un Logo 6ed1052-1md08-0ba1.

Sono completamente ignorante del Logo, ho cercato sul web, ma ho capito che la versione demo non è in grado di caricare e scaricare il programma sul/dal Logo.

Mi chiedevo se non fosse possibile usare il tastierino a bordo, sempre ammesso poi, che il programma dentro il LOgo non sia protetto.

O se siete a conoscenza di altri modi per fare questa cosa.

La persona che ha fatto questa programma (replicato su 4 Logo con minime varianti) non è più tra noi.

Ho un problema da risolvere.Un mio cliente mi ha chiamato perchè il suo logo 0BA6 230V+modulo 4in-4out sembrava morto.Arrivato sul posto ho riscontrato spia rossa sul modulo espansione e display spento sul logo.

Il sistema controlla 5 condizionatori.Dopo una verifica risulta guasto il modulo logo.quinndi nno ci sono problemi a sostituire il logo (ho in casa ancora un modulo 0BA6 a 230V)

Il problema è che il cliente non ha una copia di backup del programma.

Dopo aver smontato il tutto, ho voluto provare un'esperimento in sede, ovvero visto che il modulo è "morto", ho fatto la prova a trapiantare il controller col display su un logo 0ba6 che ho in ditta.Dato corrente il display si accende, appare la clessidra ma rimane li' a tempo indefinito.Il modulo originale funzionante assorbe 25mA a 24Vdc, il modulo smontato dal cliente ne assorbe il doppio.Ho poi verificato e sicuramente fanno parte di una release differente.

Come ultima spiaggia ho dissaldato la eeprom (25P80VG della winbond) a bordo del controller e ho eseguito un backup della stessa (la memoria risulta perfettamente funzionante)

Sapete se c'è un modo per far caricare a logocomfort tale file .bin?.

Ho provato a vedere se ci fosse una funzione per salvare se scheda sd un programma nuovo, ma non l'ho trovata.L'unico sistema che vedo è quello di collegare un logo, scaricargli il programma e farlo poi scrivere sulla sd dal logo stesso....

L'alternativa è mettermi a controllare tutta lìinstallazione,c ercare di capire al logica di funzionamento e riscrivere il programma (a naso direi che hanno usato il logo come orologio multiplo con un'uscita che si attiva quando una qualsiasi delle 4 altre zone si accende, piu' 4 selettori per forzare manualmente le uscite)

Grazie in anticipo a chi riuscirà a darmi qualche indicazione

sto valutando l'acquisto di un logo 8 o 9 per gestire l'impianto di irrigazione (devo gestire delle elettrovalvole che non sono comandate dalla centralina dell'irrigazione).

Potrei avere la necessità di fare qualche modifica da remoto al programma ad esempio timer o altre cose; arrivo al dunque: è possibile intervenire sul programma da remoto? se si come si fa? Ovviamente devo connettere il Logo alla wifi ma devo per forza farlo via cavo oppure c'è la possibilità di connetterlo anche in wifi?

Grazie

Per avere una risoluzione migliore lavoro in centimetri con scala 0-500cm impostando la virgola fissa nei testi di segnalazione del logo e su LWE.

Ho la necessità di inviare questo valore anche via modbus tcp. Lo faccio già con una Word da parametrizzazione VM.

Quindi da un client modbus vedo la misura in centimetri.

Ho visto che c'è un blocco conversione Int to Float. Mi permette di inviare ad un client modbus il valore in metri? Come va configurato? Nel manuale logo viene spiegato in maniera grossolana ma non trovo esempi online sul funzionamento e rispettiva configurazione.

Ho visto stamattina che avendo una versione software di lososoft su dvd inferiore, si puo scaricare la versione 9.0.

Quindi non serve acquistare la licenza, e mi sembra non sia una versione demo.

Qualcuno sa qualcosa a riguardo ?

Grazie.

grazie

mi piacerebbe avere la possibilita di monitorare da remoto (smartphone o pc casalingo) circa 50 unità logo! 8.3 o successive, alcune con pannello TDE altre con KTP400basic.

per il momento sono riuscito a utilizzare sm@rt client per visualizzare quelli con ktp400, ma solo esclusivamente nella rete locale e solo da pc.

ho letto discussioni, mauali e post, ma alcune cose non le comprendo ancora a pieno quindi non ho ben chiaro come impostare un "progetto" che mi consenta di farlo.
qualcuno esperto nella gestione delle reti, saprebbe indicarmi il modo piu semplice, senza pretese di eccessiva sicurezza o infrastrutture troppo complesse?

grazie per il tempo dedicato.

Alessandro

ho dimenticato la PW del mio logo 8 e' possibile si puo' recuperare oppure salvare il programma?

Grazie per la collaborazaione

nel quadro oltre al logo siemens c'è anche un pannello HDMI- MT8071 ip( Weintek) ed uno switch di rete per i collegamenti ethernet tra loro

la domanda è si può configurare (o far comunicare con il logo questo protocollo)

e il logo siemens supporta questo protocollo o devo aggiungere qualche altro dispositivo,  se non è chiaro domandate pure

Grazie

sto riscontrando un comportamento anomalo con i blocchi Interruttore a valori di soglia analogici su LOGO!.

Versione firmware: FM 1.84.02 (ma ho provato anche con altre configurazioni/funzioni ottenendo lo stesso risultato).

Nel dettaglio:

• Imposto il tipo di trasduttore su 4–20 mA

• Configuro campo di misura e soglie

• Trasferisco correttamente il programma al LOGO!

Il sistema funziona regolarmente finché rimane alimentato.
Il problema si presenta dopo uno spegnimento per mancanza alimentazione: alla riaccensione il blocco non mantiene le impostazioni.

In particolare:

• Il tipo di trasduttore risulta impostato su “senza sensore”

• Il campo di misura appare modificato

• Di conseguenza anche le soglie non sono più coerenti

Sembra quindi che la configurazione del blocco analogico non venga memorizzata in modo permanente.

Qualcuno ha già riscontrato una situazione simile o può suggerirmi qualche verifica da fare?
Ringrazio anticipatamente chi vorrà darmi un supporto.

Grazie a tutti 🙂

mi scuso in anticipo se l'argomento è già stato trattato, ho fatto la ricerca ma non ho trovato nulla a riguardo, in tal caso se postste dirottarmi sulla discussione corretta mi fareste un favore, il mio problema è il seguente:

ho una configurazione composta dai seguenti moduli montati come di seguito 0BA2 12/24 RCE --> DM8 12/24 R --> AM2 12/24 --> AM2 RTD 12/24 --> AM2 RTD 12/24

il problema che riscontro è il seguente, configurando due dei quattro ingressi analogici possibili, e alimentando il sistema tutti i moduli hanno la spia verde accesa, configurando tutti e 4 gli ingressi analogici, l'ultimo modulo si illumina di rosso.

A parte quanto indicato nel manuale logo dove indica diverse configurazioni possibili con molti più moduli, ho trovato una descrizione che mi ha lasciato dei dubbi, in un documento SIENENS del 2012 viene descritto che alcuni moduli non possono essere impiegati come ultimo modulo (completamente a destra) nella configurazione, tra questi vangono menzionati i moduli il DM8 12/24R, l'AM2 e l' AM2 RTD, se così fosse visto che ho solo questi moduli, dovrei trovare un modulo compatibile da usare come ultimo modulo anche se poi non andrò ad utilizzarlo, ma il dubbio più grande mi è venuto perchè leggendo diversi articoli ho trovato un documento SIEMENS del 2016 che dice questo, "i moduli base LOGO! delle serie 0BA0 ... 0BA2 non possono essere ampliati", il mio modulo base è proprio un 0ba2, però collegando i moduli non riscontro nessun errore, anche caricando un vecchio programma a prima vista non sembra esserci nessun problema, devo però precisare che non ho ancora fisicamente collegato nulla ai moduli se non l'alimentazione.

Sono dunque a chiedervi un aiuto, sui seguenti punti:

A - il modulo 6ED1052-1MD08-0BA2 è realmente incompatibile con le espansioni

B - come posso eventualmente risolvere il problema della configurazione degli ingressi analogici

C - è corretto che i moduli DM8 12/24R, l'AM2 e l' AM2 RTD non possono essere montati come ultimo modulo (completamente a destra) nella configurazione

Ringrazio in anticipo chiunque potesse darmi dei suggerimenti.

Ho un problema che non riesco a risolvere

Dovrei far attivare 8 uscite in sequenza una dopo l'altra

Le uscite devono rimanere attive per 70 secondi ognuna ma solo se abilitate

Quelle non abilitate non devono essere considerate

Spero di essermi spiegato

Mille grazie per la collaborazione

Significa che il trasduttore va da 0 a 84 corretto?

questo programma gestisce una piscina e vorrei comunicare attraverso la rete queste informazioni

-Allarmi termici pompe

-contatori ore pompe

-timer vari

il Logo è un 6e01 052-2md00-oba8 con un tastierino TDE

Mi potete dare qualche consiglio?

Grazie mille

Saluti Pietro

01) modalità riscaldamento mediante dry contact su pompa di calore;

02) modalità raffrescamento mediante dry contact su pompa di calore;

03) modalità smart grid mediante dry contact su pompa di calore;

03) modalità estate mediante dry contact o ModBUS RTU su VMC;

04) modalità inverno mediante dry contact o ModBUS RTU su VMC;

05) modalità deumidificazione mediante dry contact o ModBUS RTU su VMC;

06) modalità ricambio aria mediante dry contact o ModBUS RTU su VMC;

07) chiusura elettrovalvole di zona per acqua tecnica;

08) aperura/chiusura elettrovalvole utilizzatori acqua sanitaria;

09) apertura/chiusura elettrovalvole per irrigazione automatica;

10) accensione pompa di ricircolo per acqua calda sanitaria.

E riceva segnali da:

01) sonde temperatura, umidità relativa, VOC, CO2 comunicanti mediante ModBUS RTU;

02) contaimpulsi su contatore acqua sanitaria.

I comandi avverranno in questo modo:

01) modalità PDC verrà comandata da comandi diretti, con accensione e spegnimento in base alle elettrovalvole aperte;

02) modalità VMC verranno comandate dai dati rilevati dalle sonde in base alla modalità impostata e manualmente;

03) aperture/chiusure delle elettrovalvole dell'acqua tecnica verranno comandate dai dati rilevati dalle sonde in base alla modalità impostata;

04) aperture/chiusure delle elettrovalvole dell'acqua sanitaria verranno comandate da comandi diretti o da scenari;

05) aperture/chiusure delle elettrovalvole per l'irrigazione automatica verranno comandate da comandi diretti o da scenari;

06) accensione/spegnimento della pompa di ricircolo per l'acqua sanitaria verrà comandata da comandi diretti o da scenari.

Il tutto si dovrà integrare con un hub domotico (come home assistant) per:

01) impostare e controllare l'impianto (scelta modalità, temperature per zona, lettura valori di temperatura, umidità relativa, CO2, VOC);

02) comunicazione con altri impianti (automazione serramenti per staccare la zona corrispondente all'apertura delle finestre oppure automazione fotovoltaico per attivare smart grid sulla PDC).

Pensavo di utilizzare un logo con n interfacce di I/O e un'interfaccia ModBUS RTU, cosa ne dite, è fattibile?

Problemi e criticità che possono verificarsi?

Grazie per i consigli!

Qualcuno è riuscito a creare una comunicazione bidirezionale di ingressi e uscite tra un logo e un'istanza di home assistant ? Avrei bisogno di alcuni chiarimenti e un pò di aiuto. Grazie mille.

Il software della macchina è banale e devo integrarlo nella linea in cui in cui questa macchina è un componente, mi interessa conoscere se c'è qualche tempo di delay e i valori.

Sto provando da qualche giorno ad utilizzare “web editor tool” per creare qualche pagina personalizzata per il web server

ma fino ad ora ho ottenuto risultati negativi

se qualche santo mi aiutasse io gradirei molto

Grazie a tutti

Per completezza di informazioni, ho impostato il Logo su slave indicando l'indirizzo IP del pc che lo comanderà. Ho impostato (giusto per iniziare) un programma con un ingresso che attiva un'uscita di rete impostata su V0.0. Creo il collegamento ma quando vado in lettura, mi ritorna un errore.

Qualcuno può aiutarmi a capire dove sbaglio?

Grazie mille in anticipo!

programmo il logo plc, tutto ok ,allego lo schema semplificato per farvi capire, qualcuno può aiutarmi
