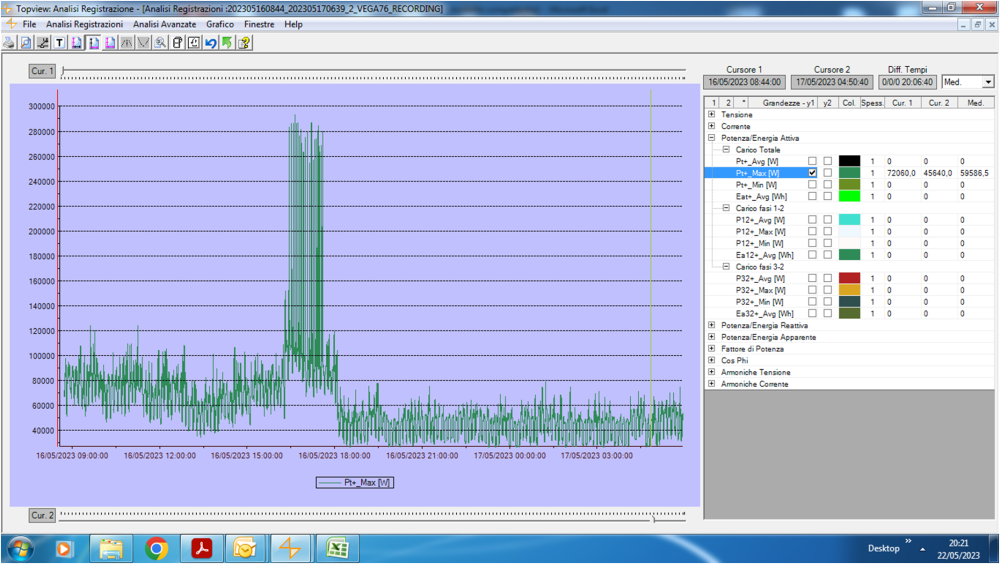

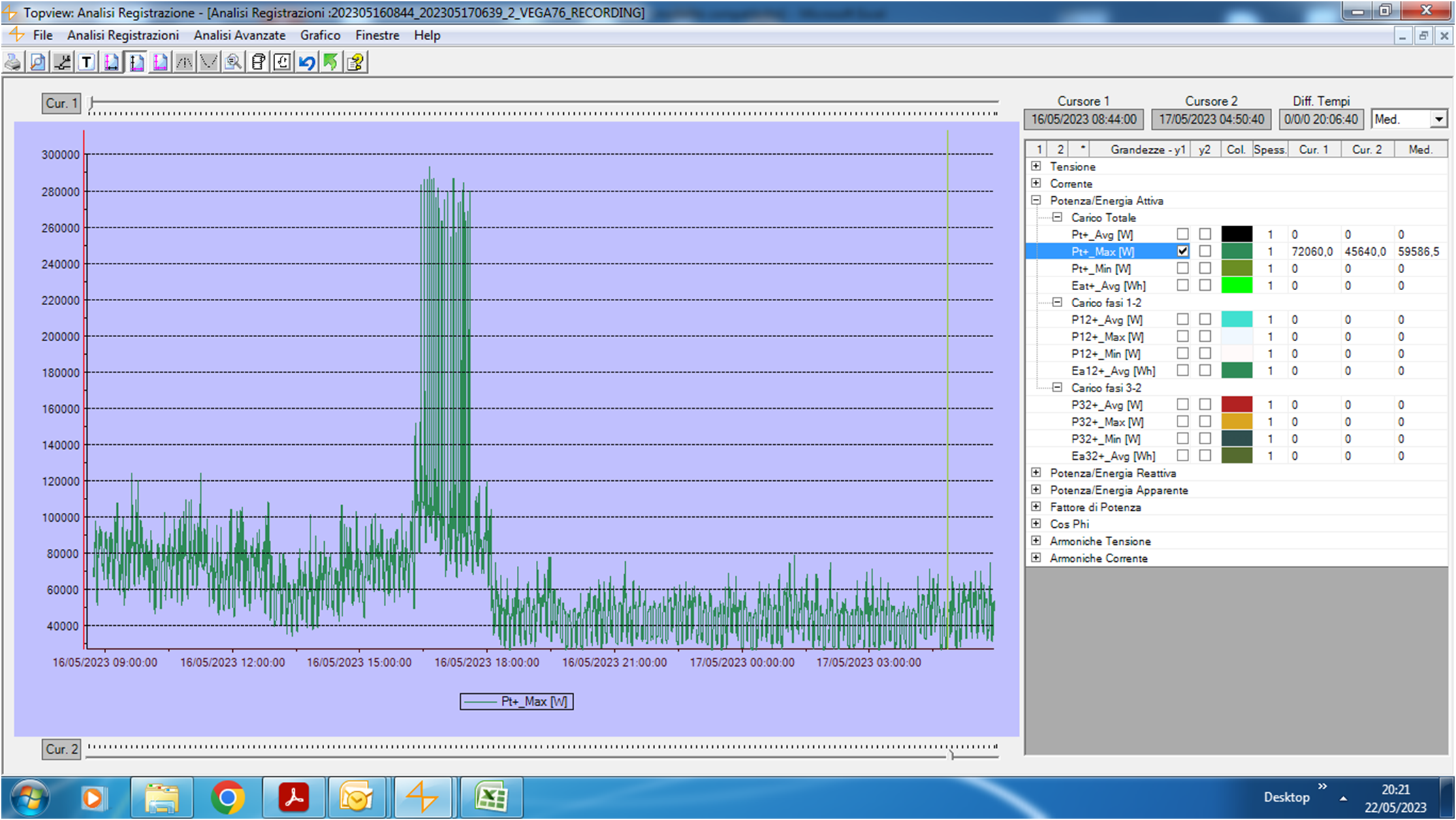

In pratica si tratta di un dato fornito dal costruttore?

Grazie e buona giornata.

In cabina, così anche con l'impianto fotovoltaico, abbiamo un UPS che alimenta la cella di media tensione, spesso e quasi sempre nel weekend, ecco perchè mi tocca da vicino, bisogna tornare in fabbrica e ripristinare il tutto, si spegne l'UPS, nonostante le batterie sono nuove, e quando arrivo in fabbrica non c'è verso di farlo ripartire.

Devo sempre avere un'altro UPS a portata di mano, con la speranza di ricordarmi di tenerlo spento (altrimenti si scarica anche quest'ultimo), il tutto si tramuta in pochi secondi per riaccendere l'ups che sta in cabina, a circa 15minuti per andare a prendere un ups in manutenzione.

Ho provato anche su alcuni UPS dell'Aros con la chiavetta della carica residua, ma non tutti hanno questa funzione.

Voi come fate?,

Avete qualche trucco per non lasciare quello che state facendo a casa, almeno la domenica, o una di quelle valigette con le batterie portatili?, del resto basta giusto quel po di spunto iniziale, poi l'ups viene alimentato dalla cabina stessa!.

Grazie

Adamo

Mi sono imbattuto in questa cosa "curiosa" (vedi schema).

Gli interruttori uscita trafo e i congiuntori dei quadri come si puè vedere sono tripolari. Il neutro, ovviamente ricavato dal centro stella dei trasformatori che sono a terra, non viene interrotto in partenza, ma inizia ad essere interrotto nel quadro distribuzione luce e forza motrice sottostante sia in arrivo che sulle partenze delle utenze monofasi o trifase + neutro (sottoquadri di lluminazione delle varie zone che non ho riportato per semplicità). Questo quadro è l'unica utenza dei due quadri principali che abbisogna di conduttore di neutro il quale svolge esclusivamente tale funzione (parte come falso TN-C dal trafo e finisce in TN-S sulle utenze dove il conduttore di terra proviene dalla maglia di terra alla quale sono collegati i trasformatori). La domanda è la seguente: normativamente è accettabile una soluzione di questo tipo?

Se è normativamente accettabile mi sapreste indicare il riferimento normativo a riguardo poichè essendo una configurazione particolare un riferimento a questo caso specifico non l'ho trovato.

Grazie in anticipo per qualsiasi risposta

Paolo

Dati letti dal misuratore in cabina, con poco carico leggo 400V. Può dipendere dal tipo di carico? E' presente un motore cc da 470kw comandato da azionamento a thiristori.

Il calo mi sembra un poco eccessivo e qualche utilizzatore stenta a funzionare correttamente.

dispositivi (RTU, BCU, Protezioni, Network complessi).

Ci sono software house/ sviluppatori free lance che si occupando di seguire entrambi i cantoni (Industry ed Energy Automation) e mi capita spesso di avere a che fare con tecnici che appunto lavorano in entrambi i settori.

Ciao,
Lorenz


Grazie a chi vorrà aiutarmi.

Chiedo gentilmente a chi ne sa più di me una dimostrazione matematica/elettrotecnica del perchè invertendo i collegamenti di un TA siano essi S1/S2 o P1/P2 ad una protezione elettrica a microcontrollore, si legge correttamente la corrente ma non il Cosphi, le potenze e di conseguenza l'energia.

Grazie

Una domanda che forse non ha senso se non per una questione economica.

Stiamo dismettendo un sito produttivo ed ho a disposizione 4 Trasformatori 15KV 1250VA con relativi sezionatori e quadri di bassa.

Nella zona dove ci spostiamo abbiamo 20KV

Quindi almeno la parte di MT/BT non è idonea e andrebbe rifatta.

La mia domanda esiste un trasformatore MT/MT 20KV 15KV ?

Si può ipotizzare una soluzione simile?

Grazie

Sono uno studente e mi servirebbe come spunto per un esercizio.

Grazie in anticipo

Ho provveduto ad installare settimana scorsa, all'uscita della bassa tensione del su detto trasformatore,  il mio analizzatore di rete e come picco massimo ho avuto circa 300Kw di potenza totale massima.

Sul trasformatore leggo dai dati di targa che è un 500Kva , ingresso 20.000Volt a 14Amp ed Uscita 400Volt e 722Amp.

La domanda è: quanto margine ancora abbiamo per poterci collegare altre macchine?.

Certo di un vostro autorevole responso vi ringrazio.

Adamo

Domanda può essere successo che sto avendo problemi di disturbo sulla rete o problema di armoniche? attendo vostre .grazie.

Avrei da chiedere qualche informazione in merito alla sistemazione di un cavo di media tensione . A seguito di lavori meccanici è stata danneggiata un poco la guaina esterna senza andare ulteriormente oltre . Di solito io riparavo queste tipologie di problematiche applicando diversi strati di nastro autoagglomerante con sovrapposizione degli strati ad 1/2 e poi esternamente mettevo una guaina termorestringente 3 M con resina interna  ed è andata sempre bene . Ultimamente mi sto interfacciando con un ingegnere che è molto preparato sulla media tensione e mi ha detto che possiamo riparare il cavo ma bisogna applicare delle resine particolari . Ad essere sincero non ho mai sentito parlare di queste resine pertanto sarei a chiedere se :

1) la soluzione che io ho esplicitato inizialmente potrebbe andare bene ( a questo punto mi sorge un dubbio )

2) mi potete dire di quale resine si parla e dove poterle reperire .

Grazie .

P.S foto in allegato

ho da poco installato una cabina mt/ bt distribuita su due piani . al piano inferiore mt e trafo al piano superiore power center rifasamenti quadro aux di cabina e soccorritore .

ho un problema stranissimo : appena collego un conduttore del pulsante di sgancio  ad uno ( solamente uno ) dei due morsetti dedicati alla epo del soccorritore lo stesso si sgancia . brevemente illustro alcuni dettagli .

-ll cavo ha circa una lunghezza di metri 15 ho passato dapprima un ftg18 e poi uno schermato ( per eliminare eventuali correnti parassite )

- il cavo passa er un tratto in tubazione dedicata poi nella canale di distribuzione con i cavi di bassa

- il cavo passa adiacente alla cella mt ( precisamente 1 metro dalla cella)  per circa un tratto  di 5 metri

- il  cavo passa sopra i trafo ma la parete che separa trafo e passerella portacavi è in calcestruzzo spessore 25 cm .

ora vi cito le prove che ho eseguito :

-verifica strumentale della tensione tra cavo posato e carcassa circa 6 volt su un polo

- verifica di stesura nuovo cavo libero da ogni tipo di conduttore , precisamente l'ho steso sul pavimento galleggiante ( nel collegarlo scatta la protezione del soccorritore )

- collegamento di un pezzetto di cavo circa 20 cm ai due morsetti della epo ( in questo modo non scatta ) .

Il soccorritore è di marca scheneider 8 va .

Qualcuno mi puo aiutare per risolvere il problema ? non posso collegare lo sgancio dello stesso .

p.s avevo pensato di mettere una resistenza ma non sò se faccio bene come e da quanto la dovrei mettere .

Grazie anticipatamente

per una cabina di trasfrormazione da 630KVa stiamo valutando un preventivo per materiali MT, secondo voi è meglio avere la bobina di minima o di lancio su interuttore? interuttore motorizzato o no? barre dove ammarare le corde ENEL oppure basta entrare direttamente su interuttore?

Grazie

Per poter installare la cabina serve qualche patentino particolare o basta lettera B + progetto elettrico?

Ciaoooo

parliamo di uno studio  di un avvocato con circa 10 postazioni pc , con circa 8 ups per pc .

 ci viene chiesto di installare un gruppo elettrogeno con relativo quadro  di scambio . Viene installato per  errore un gruppo da 5 KW trifase . in questo caso si utilizza solo una fase con il neutro .

si eseguono delle prove ed inoltre il gruppo rimane per emergenza per circa 6 mesi senza alcun problema . Nel frattempo si ordina uno stesso casa stessa potenza , ma monofase .

al primo caso di black out il gruppo parte ma gli ups , continuano a passare da batteria a rete  , creando  problemi . abbiamo provato con altro gruppo stessa potenza , con carico delle soli UPS e pc spenti e il problema rimane , abbiamo provato a sostituire AVR con una che permette regolazione volt e stabilità , abbiamo notato che con quest tipo di carico , la tensione ai capi del generatore si innalza da 220 a 235 volt . abbiamo provato ad inserire  tra gruppo e linea un filtro  del tipo installati sugli invereter , ma senza alcuna differenza , anzi si innalza ancora di piu la tensione . solo se utilizziamo UPS a doppia conversione riesce non avere questo tipo di problema .

devo realizzare un impianto fotovoltaico in media tensione e devo installare dei TV a triangolo aperto per la protezione 59N. Volevo sapere se posso installare dei TV "sfusi" e installarli all'interno del box trasformatore oppure devo prevedere uno scomparto ad hoc per questi componenti?

grazie

Ho un dubbio...e non ricordo più come funziona. Il dubbio è:

Ho tre carichi monofase da 3 kW (220V) collegati su un sistema trifase (380V) + neutro. come dimensionare il trasformatore trifase + neutro per alimentare questi carichi?

Se ognuno di questi consuma 15A monofase mi ritrovo 15 A su ogni fase del sistema trifase e di conseguenza 10,5 kW sul sistema trifase. giusto?

l'oggetto è una cabina elettrica dove l'arrivo linea è 10 Kv, tramite interruttore ad esafluoruro ABB SACE HAD con sganciatore PR521 In 80 A si alimenta un trasformatore trifase

10 / 0.6 Kv da 1600 Kva. Detto trasformatore serve ad alimentare un Ansaldo Silcopac D taglia 2k1 per un motore in C.C. da circa 1 Mw protetto da un ABB SACE E2.2N da 1600 A con sganciatore EKIP DIP LSIG....Succede che quando ci sono problemi di laminazione che provocano uno sforzo del motore sgancia prima lo sganciatore sulla MT che quello sulla BT quindi stiamo controllando la taratura dello sganciatore PR521 ma si è aperto un diverbio sulla trasformazione delle correnti in gioco: se io leggo 1250 A sulla continua a fine catena di circa 670 V in realtà quanto dovrei aspettarmi sulla MT a monte del trasformatore?

dopo che blocco l'interruttore a zero e giro ed esrtraggo la sua chiave, non riesco a proseguire con apertura linea e chiusura a terra...

Penso sia un diffetto dello scomparto...

Non si libera il foro di inserzione della leva in quanto le chiavi sembrano essere bloccate...alloego un video cosi qualcuno magari sa darmi qualche consiglio su come procedere...

Siamo in una cabina 380/150 kV con doppia sbarra su entrambi i livelli di tensione.

      pongo questa domanda più che altro per curiosità: in azienda abbiamo chiesto una disalimentazione all'Enel della fornitura MT perchè dobbiamo fare dei lavori nella nostra cabina.

Noi abbiamo anche un piccolo impianto di produzione di energia elettrica, che immette l'energia in quella consegna MT.

Il tecnico dell'Enel prima di disalimentarci ci ha chiesto di firmare una carta, nella quale dichiariamo che la nostra sezione è regolarmente disalimentata: dice che gli serve, perchè se la nostra sezione non fosse disalimentata (per esempio il DG on fosse intervenuto), e lui chiude il suo sezionatore di terra, se abbiamo dei generatori sincroni (o forse asincroni?), la chiusura del sezionatore di terra comporterebbe il loro danneggiamento.

E' così?

O è forse perchè in caso il nostro impianto continui ad immettere energia, la chiusura di quel sezionatore, che cortocircuita il nostro cavo, potrebbe danneggiare il loro impianto?

(ma non credo, perchè se il generatore non sente carico, non produce ...)

Sapete darmi una piccola lezione di elettrotecnica in merito, che questa cosa mi sfugge ...

Grazie & buona domenica a tutti

Premetto che la maggior parte del materiale l'ho comprato qui in Italia e già sta a Cuba, questo perché, causa lo storico embargo, nell'isola non si trova quasi nulla e il poco che c'è non è affatto di buona qualità. Il motivo del perché chiedo qui quanto potrebbe essere la Icc al contatore è perché non ho nessuno sul posto che possa dirmelo, e io ho necessità di comprare il MT prima di ritornare a Cuba.

Ora mi prolungherò un po' per spiegare alcune cose del loro sistema elettrico e del trasformatore, ma saranno utili per avere più info a disposizione per una possibile risposta.

A Per prima cosa il loro sistema è un TN-C con tensione a 110V e non un TT con 220V come qui da noi. La loro rete elettrica viene distribuita nelle abitazioni tramite dei pali messi lungo il ciglio delle strade a tot metri uno dall'altro. Sopra a questi pali vengono installati dei trasformatori monofase a forma cilindrica.

B 2 fasi della linea di media tensione vengono collegate al primario di questo trasformatore, mentre il secondario del trasformatore è dimensionato per avere un uscita monofase di 220V. Poi c'è una presa centrale che viene messa a terra alla base dello stesso palo e diventa anche conduttore PEN.

C In casa vengono consegnati 2 cavi (Fase +PEN) e, solo a richiesta, se ne possono avere tutti e 3 (F+F+PEN): con i 2 estremi del secondario del trasformatore (F+F) si ha la 220V, mentre tra la presa centrale/PEN e ognuno dei 2 estremi si ha la 110V.

D Il PEN svolge sia la funzione di conduttore di protezione che di conduttore di neutro e quindi non si possono usare interruttori differenziali ma solo MT a 1 polo dato che la sua linea non può essere assolutamente interrotta essendo un sistema TN-C.

Questo sistema in inglese si chiama "split phase" e si può trovare descritto più dettagliatamente qui: https://en.wikipedia.org/wiki/Split-phase_electric_power La pagina è in inglese, ma ormai con google translate si può leggere tutto.

Devo aggiungere però che all'interno della casa il nostro impianto elettrico è stato trasformato da sistema TN-C a sistema TN-C-S. Questo vuol dire che il PEN che entra in casa viene collegato ad un collettore e da questo separato in 2 linee, quella di Neutro e quella di Terra. In questo modo si ha una maggiore sicurezza potendo realizzare anche un impianto di terra indipendente, con il suo dispersore interrato nel patio della casa e con interruttori MTD a protezione delle diverse linee.

Per facilitare la comprensione di quello che fin qui ho spiegato, posto anche un mio schema che avevo già disegnato.

Continuo con le ultime info perché anche queste potrebbero tornare utili. La casa di cui parlo non è un appartamento condominiale ma un'abitazione indipendente sul piano strada. Il contatore è installato all'ingresso della casa, e sotto ad esso andrà il MT (DG). Dei due quadri che ci sono nello schema il primo sarà vicino al contatore, mentre un lungo montante di circa 27 metri alimenterà il secondo quadro che sarà molto più distante.

So che il valore della Icc dipende anche dalla lunghezza dei conduttori che partono dal trasformatore per arrivare al contatore e, nel mio caso, il trasformatore è molto vicino al contatore. Il palo è sul marciapiede della strada proprio accanto all'ingresso dell'abitazione, con i cavi che scendono dal trasformatore direttamente all'interno della casa. Come si può capire, la distanza è veramente breve. Anche qui posto foto per avere una reale visone del trasformatore e della sua messa a terra vicino allo stesso palo.

Scusate se mi sono molto prolungato, ma mi rendo conto che sto chiedendo una difficile risposta che potrà solo derivare da calcoli teorici e conoscenza di quel tipo di trasformatore, per questo ho cercato di dare più informazioni possibili. Se ci fosse qualcuno che ha conoscenze al riguardo e sapesse darmi una risposta su quanti KA dovrebbe avere il MT, gliene sarei grato.

Un saluto e grazie.
