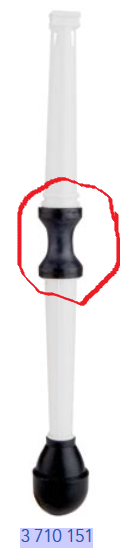

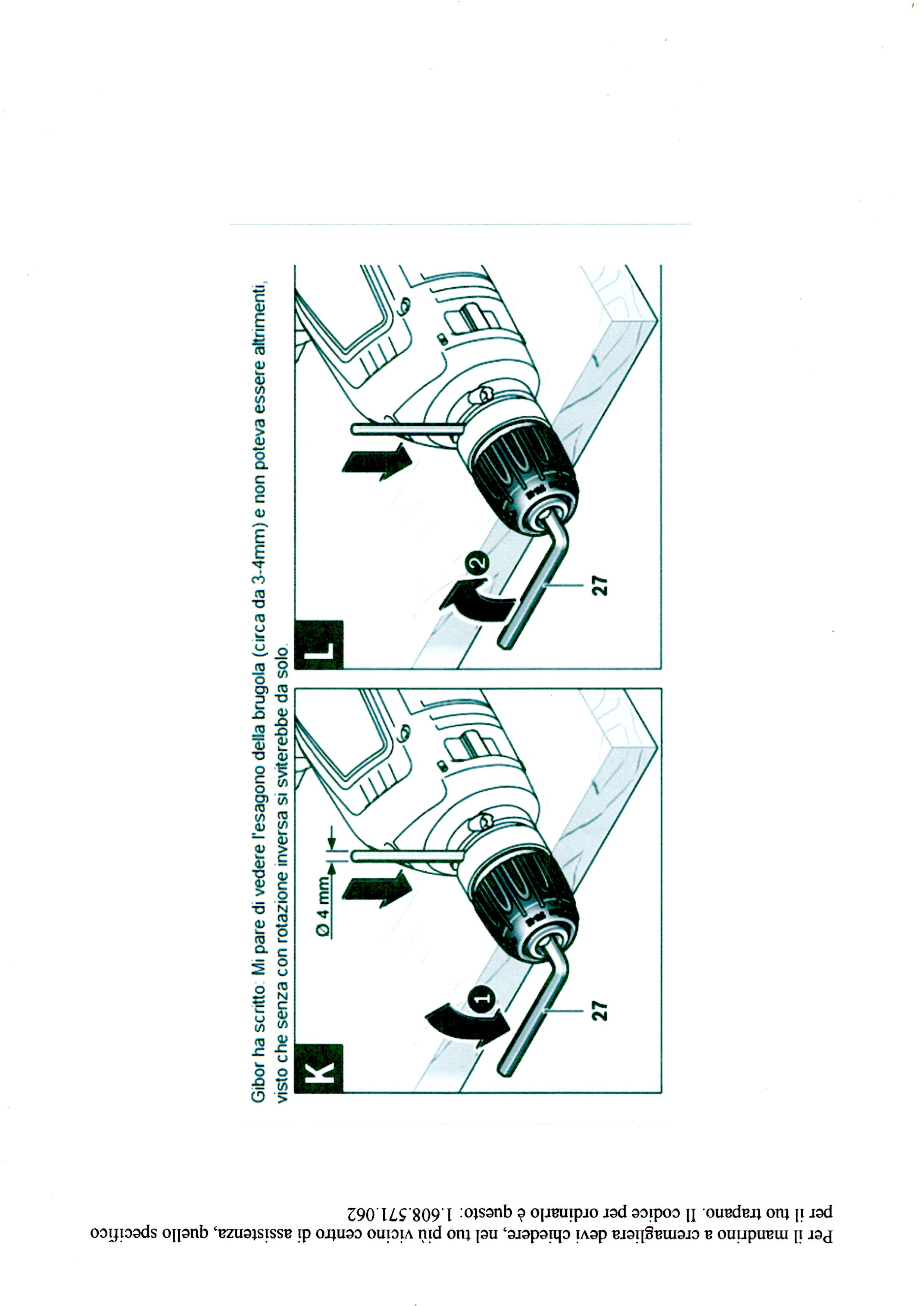

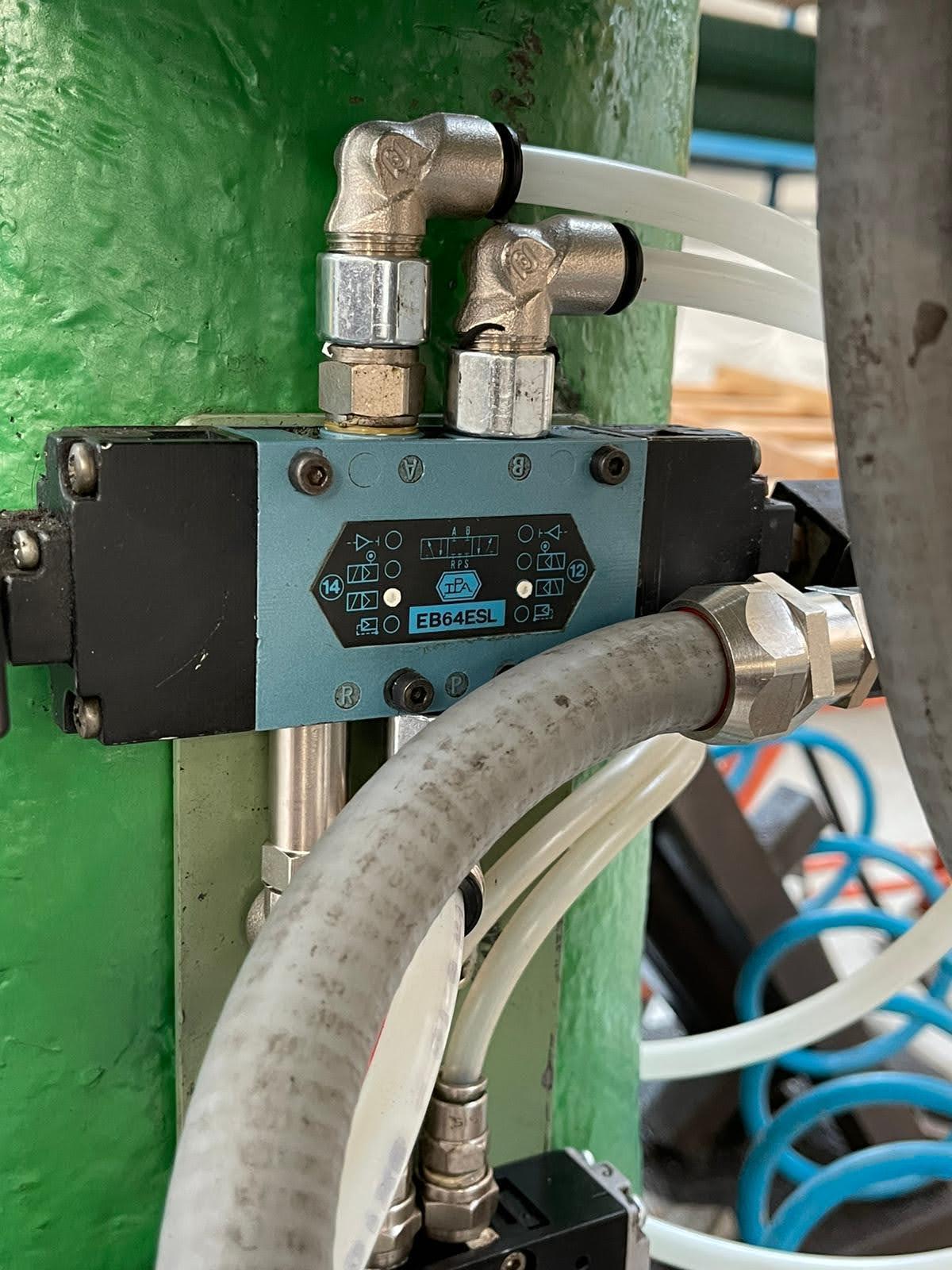

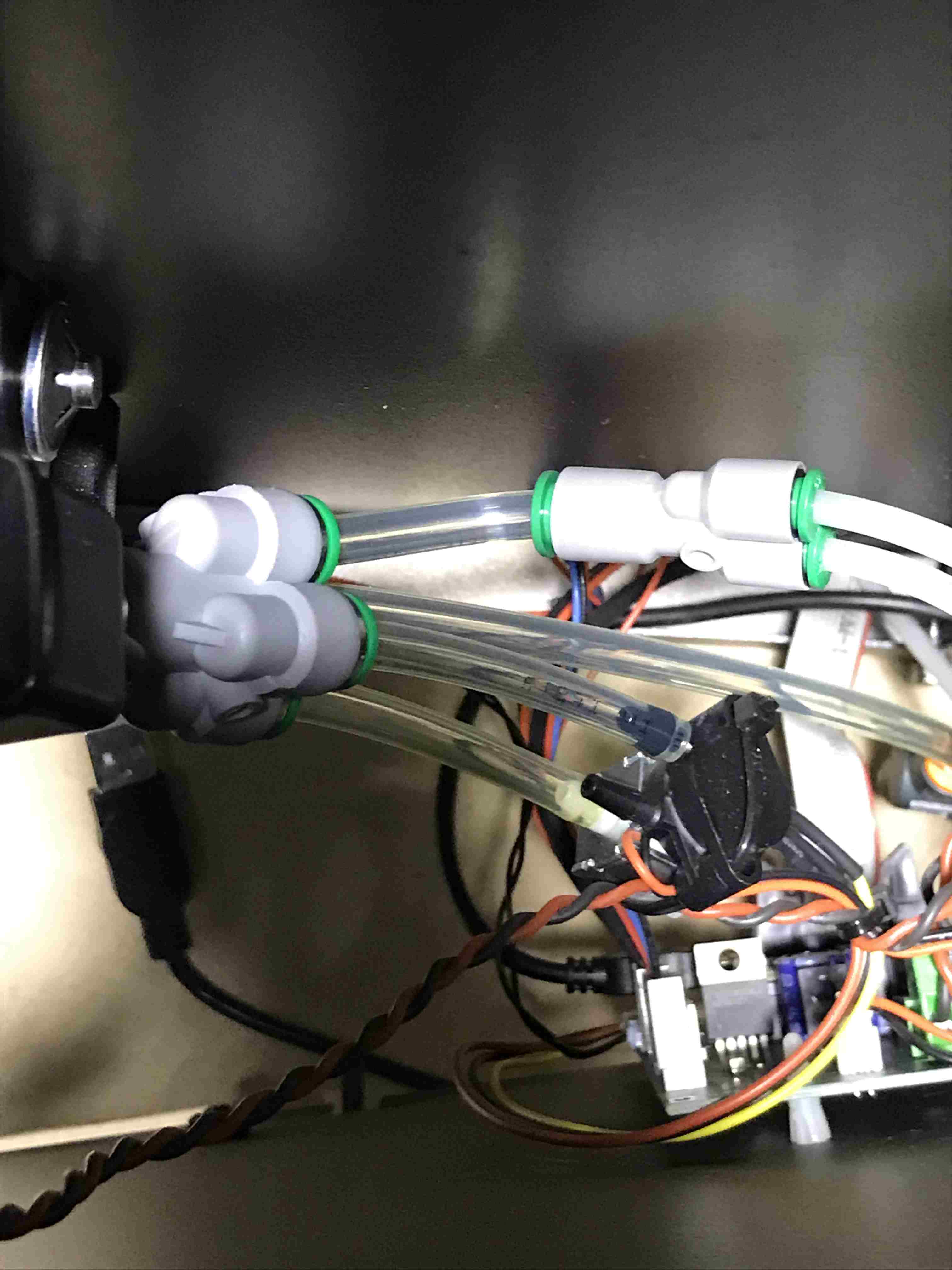

mi trovo a fare un impianto pneumatico in cui ho tre attuatori oscillanti che devono muoversi in modo sincrono a coppie con una sempre in servizio. Mi hanno sempre detto che per ogni movimento si usa una sola valvola (biderezionale per sapere lo stato), quindi quando ho due attuatori che si devono muovere in modo sincrono è preferibile usare una sola valvola, questo perche il PLC per qualche motivo potrebbe avere dei ritardi a mandare il segnale di azionamento o non mandarlo proprio e uno dei due potrebbe partire prima rispetto all'altro o non partire proprio in caso di una valvola per ognuno, senza che poi il plc non possa sapere l'effettivo stato(cosa che mi fa strano perche ho i sensori di fine corsa sugli attutatori).

Per questa applicazione ho abbozzato questo schema, non so sia giusto o abbia senso, più che altro ho il presintemento che su carta funziona ma poi nella realtà posso avere le sue difficoltà da renderlo inneficace. Volevo chiedere se ha senso avere sempre una valvola per ogni movimento e se il segnale del ritardo sia un possibile rischio, perche sarebbe tremendamente più semplice con tre valvole, ognuna per ogni attuattore

buona serata

Claudio

Ho un problema al lavoro che non riesco a risolvere.

l'impianto di produzione dell’aria compressa funziona in questo modo:

• i compressori (oil free) producono aria compressa a 6,2 bar circa e la mandano a un serbatoio da 15000l
• dal serbatoio da 15000l l’aria va agli essiccatori a ciclo frigorifero quindi l’aria in uscita avrà pdp variabile da 1,2 a 4,2°C circa;
• dagli essiccatori si va a un serbatoio dell’aria secca da 15000l;
• nel serbatoio tutta l’aria essiccata si mescola e, immaginando una produzione e un consumo di aria compressa costante 2500Nm3/h, considerando costante la pressione, direi che il pdp risultante dovrebbe essere dato dalla media tra 1,2 e 4,2°C à 2,7°C.

Le mie domande (So che l'impianto non è dei migliori, ma non è modificale al momento)

1)Nel serbatoio dell’aria secca c’è un sensore che misura il pdp, perché questo sensore dà valori vicini a 7°C? E' guasto o è perchè l'aria si è magari scaldata?

2)L’aria che entra nell’essiccatore, secondo me, esce freddina, quasi sicuramente arrivando nel serbatoi si riscalda, tuttavia la quantità di acqua, umidità assoluta, all’interno dell’aria rimane costante.a questo punto mi chiedo, anche se il pdp misurato è più alto, e non so perché, a me cosa interessa? Può dare problemi all'impianto e agli utilizzatori?

Qualcuno sa aiutarmi?

Grazie

Devo realizzare dei circuiti elettro-pneumatici dimostrativi con il materiale seguente:

- 2 cilindi doppio effetto con finecorsa elettrici

- le valvole in immagine

- la basetta per i collegamenti elettrici (che spero qualcuno mi spieghi come utilizzarla)

Ho un pò di vecchi ricordi di pneumatica e posso fare delle simulazioni di circuito con FluidSim, qualcuno può darmi qualche idea semplice che possa realizzare sfruttando non necessariamente tutto il materiale ma anche una sola parte? Io partirei da un circuitino che movimenta un solo cilindro per poi magari farne altri più impegnativi.

Grazie

Saluti

Claudio

In pratica blocca l'uscita dell'aria ( togliendomi aria a tutta l'officina) senza dare nessun allarme.

L'unica cosa che ho notato è che se vado lì quando sta in blocco e faccio aprire manualmente la valvola di scarico condensa l'aria esce asciutta,se invece spendo e riaccendo ( abquesto punto l'uscita è riaperta ) scaricando l'aria manualmente esce molta acqua !

Lo scarico automatico funziona regolarmente ( 5 sec ogni minuto).

Avete idee ?

Grazie

Quella guarnizione a cappello che sta all'interno del rubinetto e' nuova , per cui non dovrebbe essere la causa .

Bisogna forse ungerla  ?

C'è qualche altra prova da fare ?

Con il galleggiante completamente in alto esce  circa un bicchiere di acqua ogni 2 minuti , per cui

dopo un po' oltrepassa il livello massimo e l'acqua  scende nel water.

Grazie

In questo videa al secondi "15 si vede una specie di connettore pneumatico, ma si trova qualcosa di simile bello e pronto oppure secondo voi è costruito ad hoc?

Grazie

L'idro ha funzionato regolarmente per tutto il pomeriggio. Poi ad un fermo e successivo riavvio si è bloccata. Grippaggio pompa?

L'attrezzo è molto valido, domani vorrei provare a smontarlo per vedere se riesco a fare qualcosa con il vostro aiuto. Posso reperire facilmente le parti di ricambio, ammesso che il gioco valga la candela (a maggior ragione portarlo in assistenza).

Primo passo da fare? tirare fuori il blocco pompa?

Grazie a tutti

Io ho da poco acquistato un ponte sollevatore per autovetture che funziona a 380V;avendo tuttora a disposizione la normale utenza domestica di 220V ho intenzione di sostituire il motore originale in modo da poter utilizzare la 220 appunto.Partendo dal fatto che il motore a 220 dovra essere mi max 2.2KW in che modo posso dimensionare la puleggia condotta?

Le caratteristiche attuali sono queste :

Motore 380 da 3.3Kw puleggia motrice da 170mm puleggia condotta da 300mm portata max 2500Kg

Ovviamente ci sara un abbassamento della portata massima ma questo non sara un problema visto che anche 1800 o 2000 Kg vanno benissimo.Se qualcuno di voi puo aiutarmi nel dimensionamento o darmi qualche altra informazione in merito a come farlo gliene sarei molto grato!!grazie a tutti in anticipo!

Vorrei realizzare un aspira liquidi mettendo in depressione, tramite una pompa a Venturi azionata ad aria compressa, un fusto da 200lt. So che ci sono in commercio kit belli e pronti, ma con prezzi proibitivi, mi hanno chiesto 800€ circa.

Ho visto invece che ci sono pompe per vuoto a Venturi azionate ad aria compressa,  che costano molto meno, ma non sono in grado di scegliere il modello…. Non ho idea di che pressione negativa possa sopportare il fusto, oppure di che portata debba avere…

Qualcuno è pratico di queste applicazioni?

Grazie ancora…

Vorrei alcune approvazioni e delucidazioni. Allego la foto anche per far comprendere cosa mi piacerebbe sapere.

Una volta aperto ho trovato la pompa di aspirazione, sulla quale sono presenti logicamente 2 attacchi, da cui esce 1 solo tubo, perchè dall'altro attacco, non penso sia necessario, esce l'aria aspirata che va dispersa nell'ambiente.

Al tubo uscente dalla pompa quello che aspira è collegata una derivazione multiuscite a 4 vie. Nella foto a sx.

Alle 4 uscite sono collegati:

1a uscita è collegato tubo parte "sezione" che va alle ventose di presa foglio (ulteriore sdoppiatore a 2 vie) che si vede nella foto nella parte in alto.

2a uscita è collegato un tubo che porta ad un regolatore di portata regolabile manualmente (non è presente nella foto). Penso serva perchè ruotando la regolazione del dispositivo porti più o meno depressione alle ventose.

e qui inizia la parte per me complessa.

3a uscita è collegata una microbobina elettrica dove arrivano 2 fili per la sua gestione ma non ho capito che senso abbia (nella foto rimane dietro il dispositivo colore nero)

4a uscita è collegato quel dispositivo nero, tipo valvola comandata, sempre con un uscita in aria libera ed anche questo non capisco a cosa possa servire.

Attendo se possibile delucidazioni da parte di esperti di pneumatica.

• linea 1 lunghezza circa 10 metri orizzontali, acciaio inox diametro 250 mm con 4 bocchette di aspirazione in un locale da 300 mc al piano terra;
• linea 2 lunghezza circa 15 metri verticali + 5 orizzontali, acciaio inox diametro 200 mm con 4 bocchette di aspirazione in un locale da 100 mc al piano terzo.

Le due linee si uniscono nel tratto finale in una tubazione inox con diametro 300 mm fino alla "bocca aspirante" dell'aspiratore, dopo il flusso è espulso dalla "bocca premente" in un camino con altezza 4 m e diametro da 250 mm. Le bocchette di aspirazione del piano terra e del piano terzo possono essere chiuse con saracinesche. Se l'aspirazione del locale al piano terra va bene, non va bene al terzo piano, anche chiudendo le 4 bocchette di aspirazione del piano terra. Temo che la riduzione del diametro della linea verticale causa una significativa perdita di carico che impedisce una efficace aspirazione. Possibile?

ringraziandovi anticipatamente, vi invio i migliori saluti dalla soleggiata Sardegna.

devo far creare un'intercapedine sulla parete di una macchina in alluminio pressofuso.

Dato che il particolare da realizzare ha dei manicotti e deve prevedere l'alloggio x la resistenza, se potessi farlo realizzare in inox credo sarebbe più facile, in quanto i manicotti si reperiscono in commercio.

Sarebbe possibile far saldare il particolare (eventualmente in inox) sulla parete in alluminio pressofuso? Se si, ci sono dei contro?

Un grazie anticipato.

Devo dimensionare un quadro pneumatico e mi chiedono se i componenti scelti danno almeno 75 Nm3/h.

Se utilizzo un filtro da 1" che da come portata massima 10000 Nl/min. è sufficiente ?

Il calcolo che ho provato a fare è : 10000 (Nl/min) X 60 ( minuti ora) : 600.000 ( Nl/ora) : 1000 ( litri x metro cubo) = 600 (Nmc3/h)

ho scitto una sciocchezza ?

Vi chiedo, ma quando si parla di normal litri cosa si intende? E' corretto dire che la portata, ad esempio 50 Nl/min, sono 50 litri di aria compressa a 6 bar che passano in 1 minuto in un determinato componente ?

Vi ringrazio per le risposte, sono nuovo del forum, ma credo che mi sarà abbastanza utile.

Questa mi comanda un pistone, se nella posizione centrale l'aria non viene scaricata allora il pistone o spinge da una parte o spinge dall'altra, non c'è una posizione neutra. Giusto?

Ho altre domande ma senza di base sono inutili. Spero qualcuno possa aiutarmi.

Andrea

ho una vaschetta faismilani alla quale ho sostutuito la guarnizione (a forma di Pallina) del troppo pieno, però l'acqua nella tazza continua ad uscire ;

il tubo del troppo pieno è il modello   3710 151 (https://s0777a9673ed93033.jimcontent.com/download/version/1488257855/module/13136983527/name/Catalogo Faismilani.pdf) .

Sinceramente non saprei cosa altro fargli se non sostituire anche il tubo del troppo pieno, in quanto non vorrei che la guarnizione che tiene "insieme"  i due tubi  (vedere immagine), non sia vecchia e quindi l'acqua potrebbe passare da lì ..

qualcuno potrebbe darmi qualche consgilio ?

Grazie in anticipo

Giov
