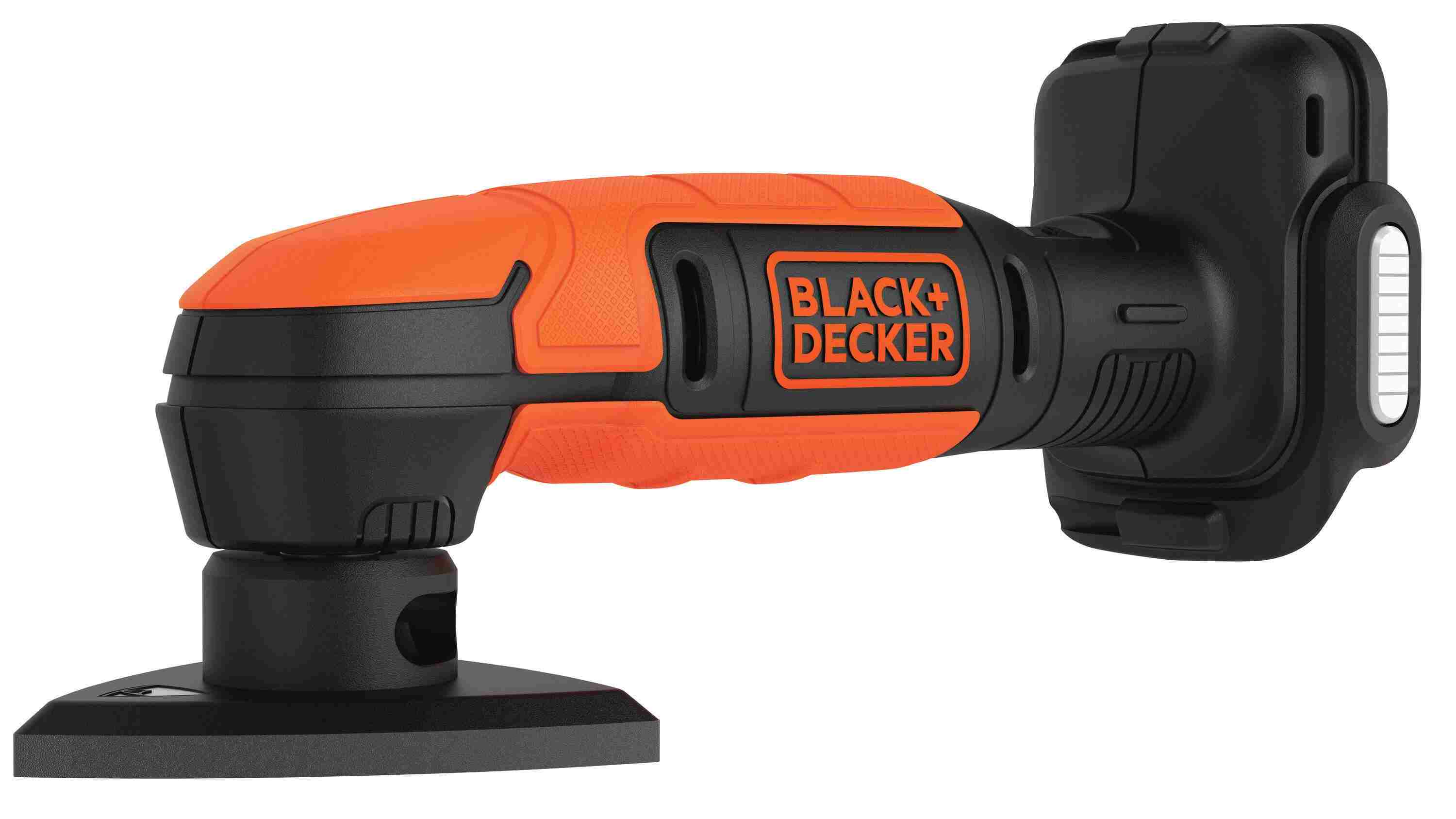

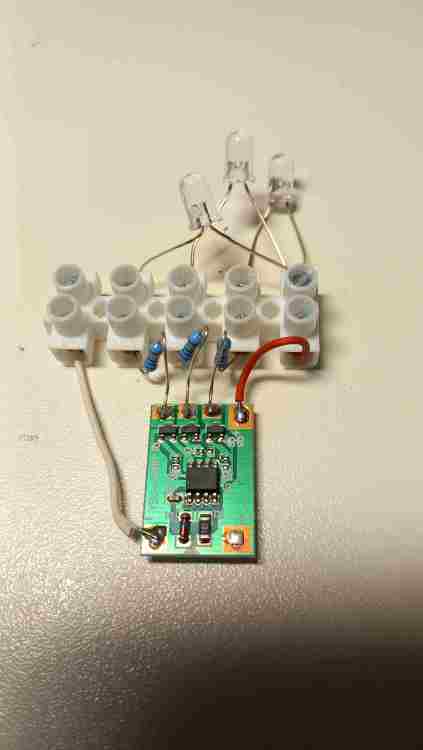

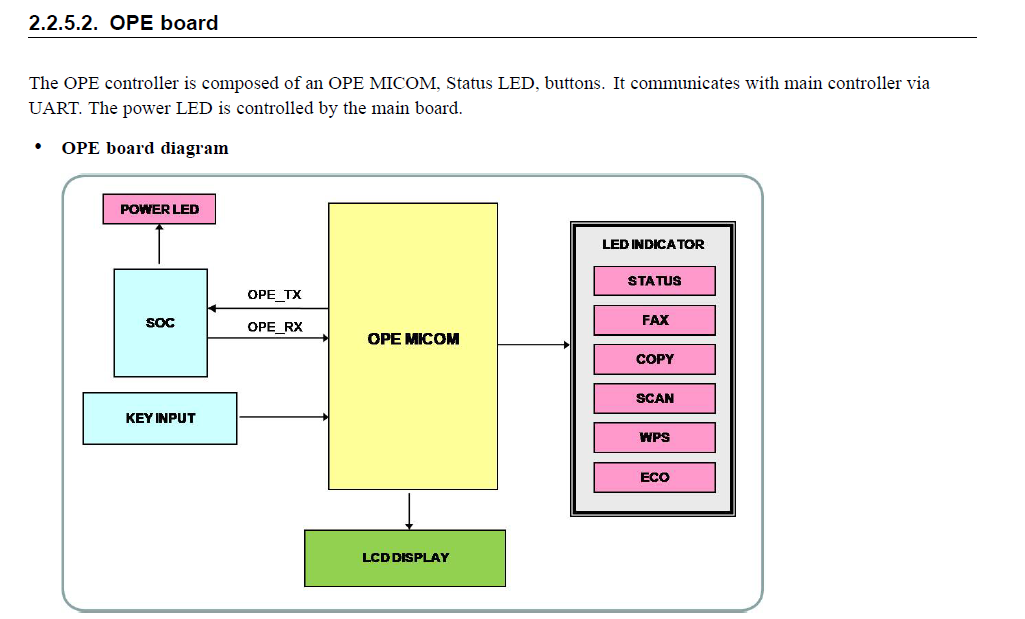

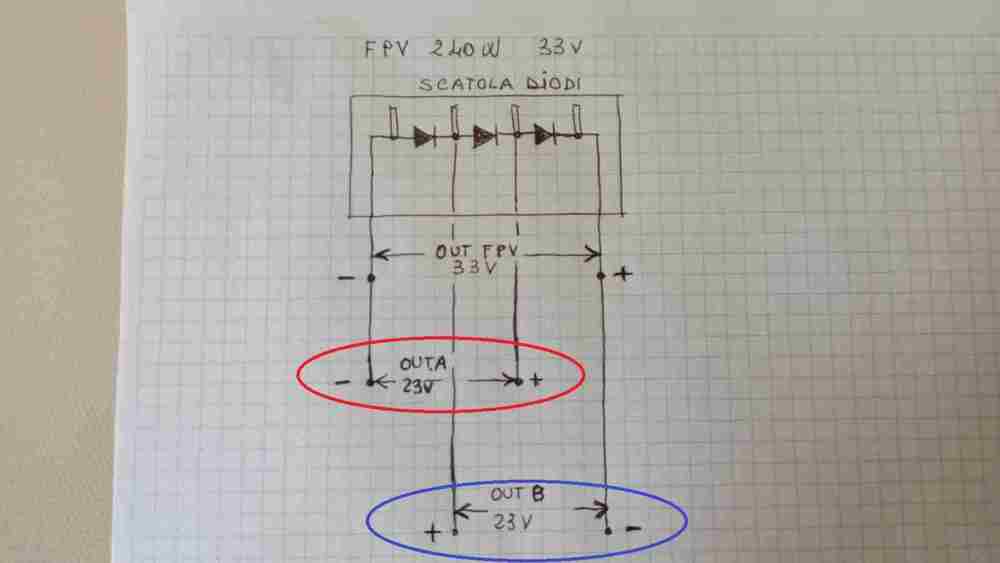

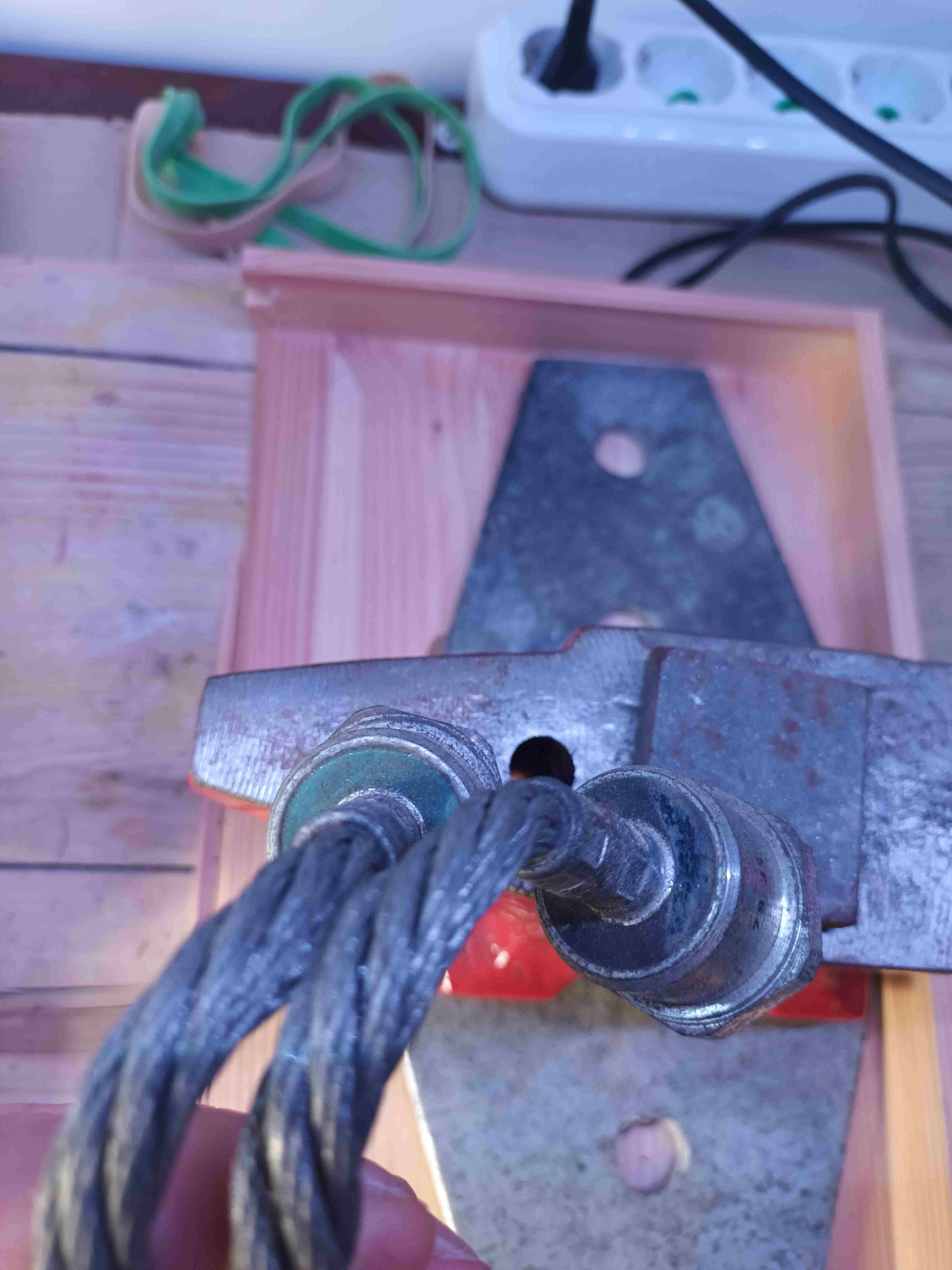

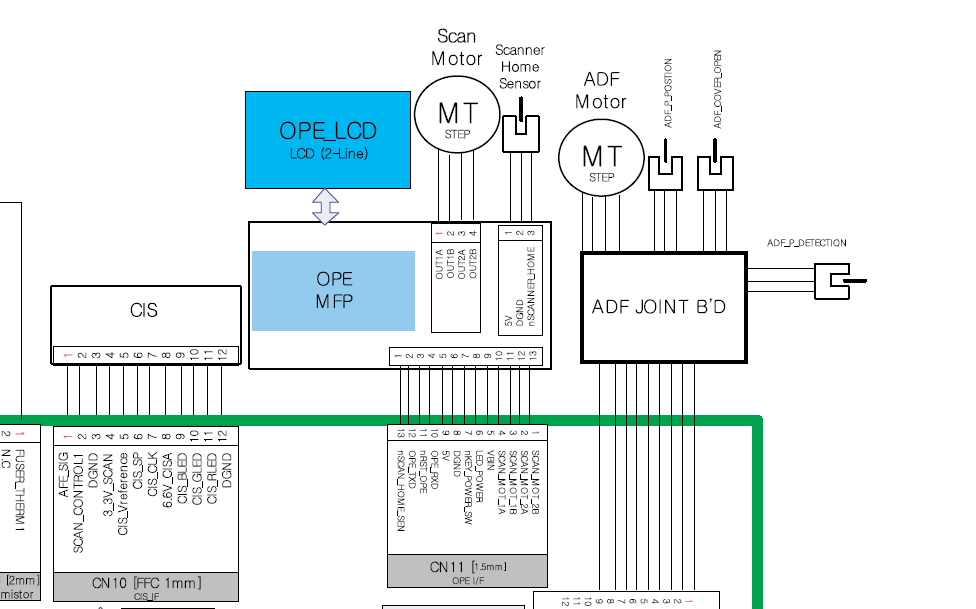

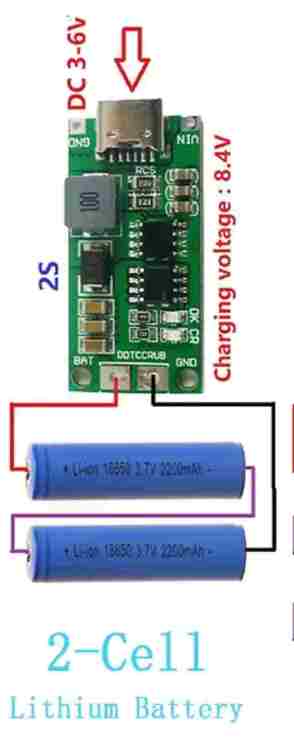

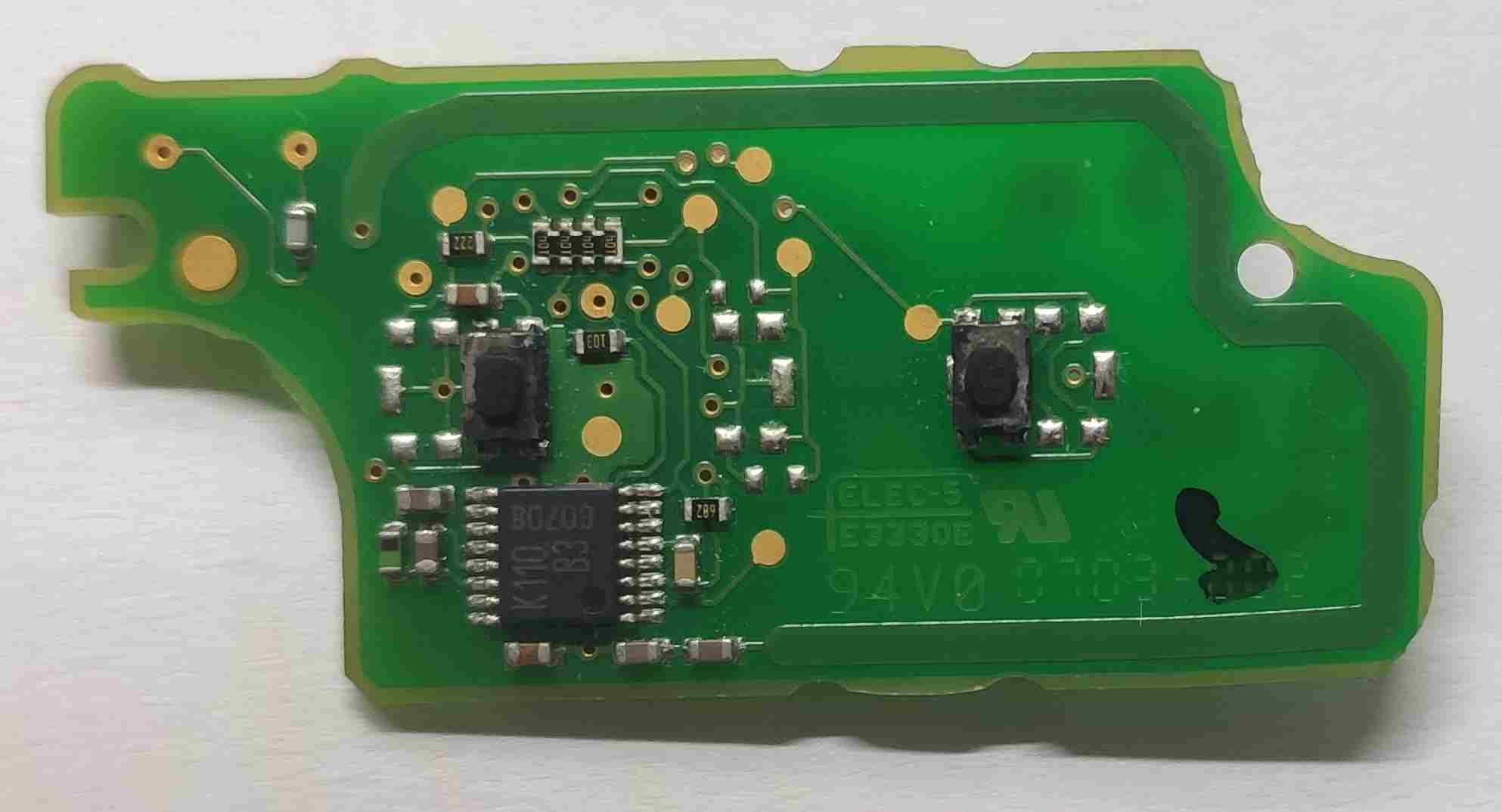

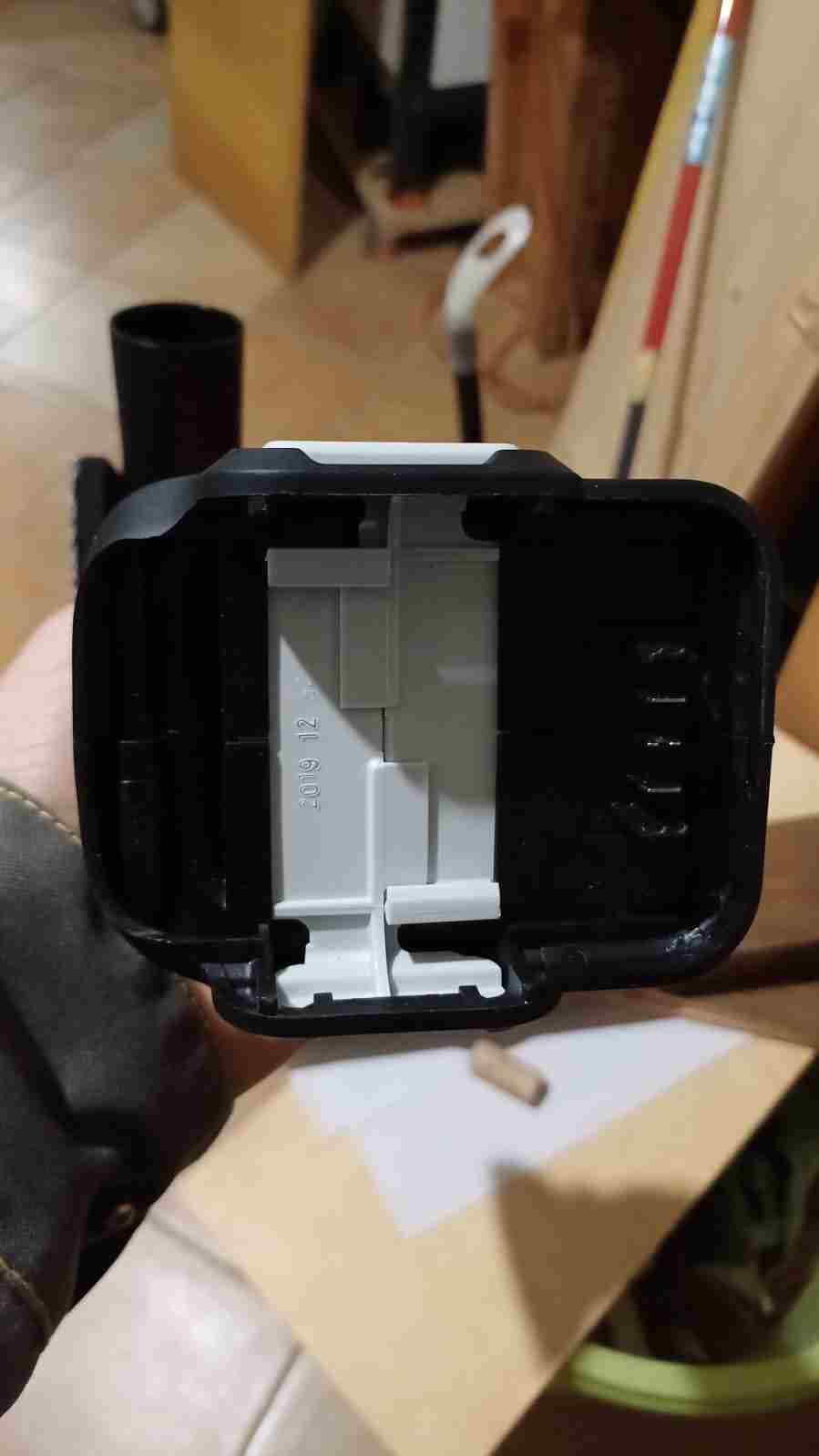

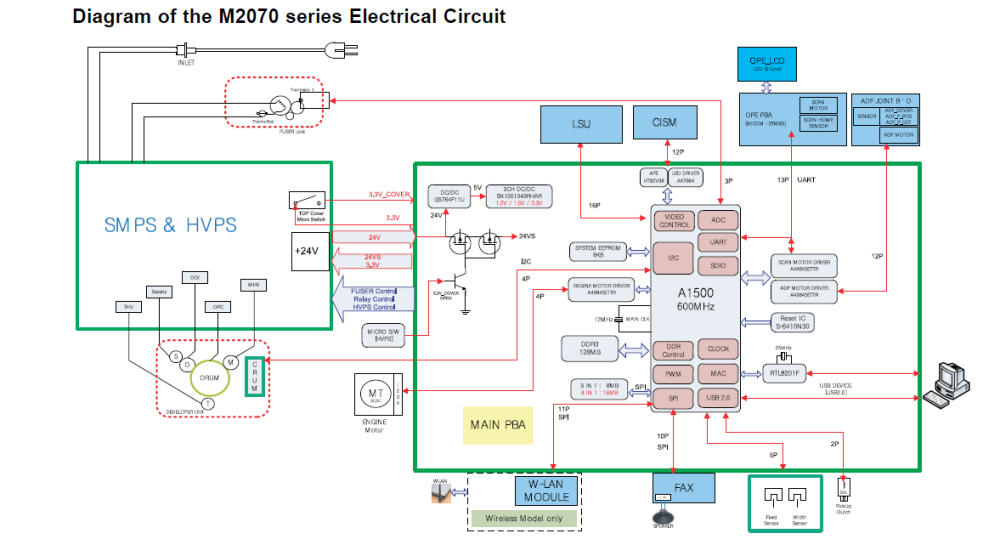

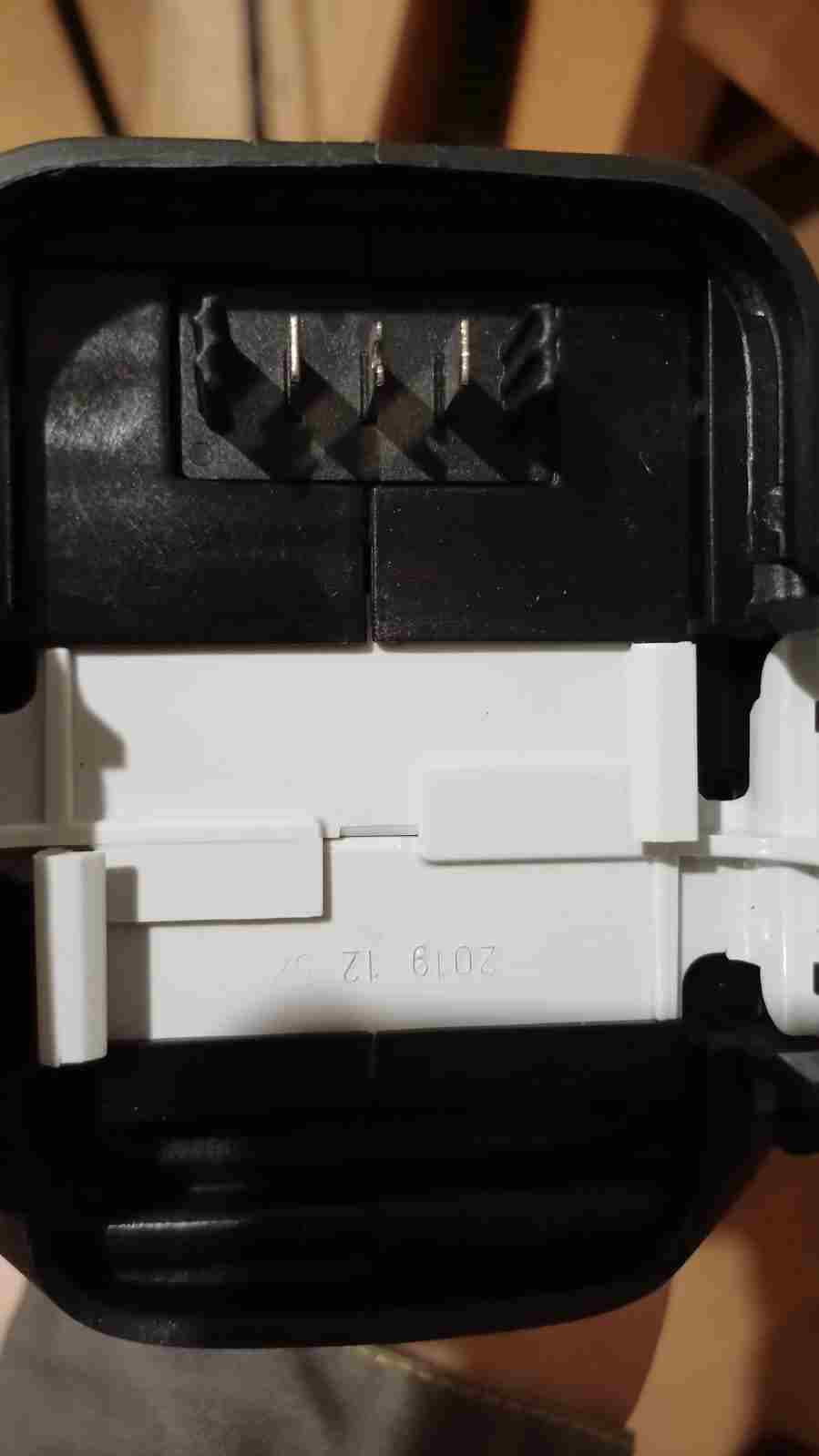

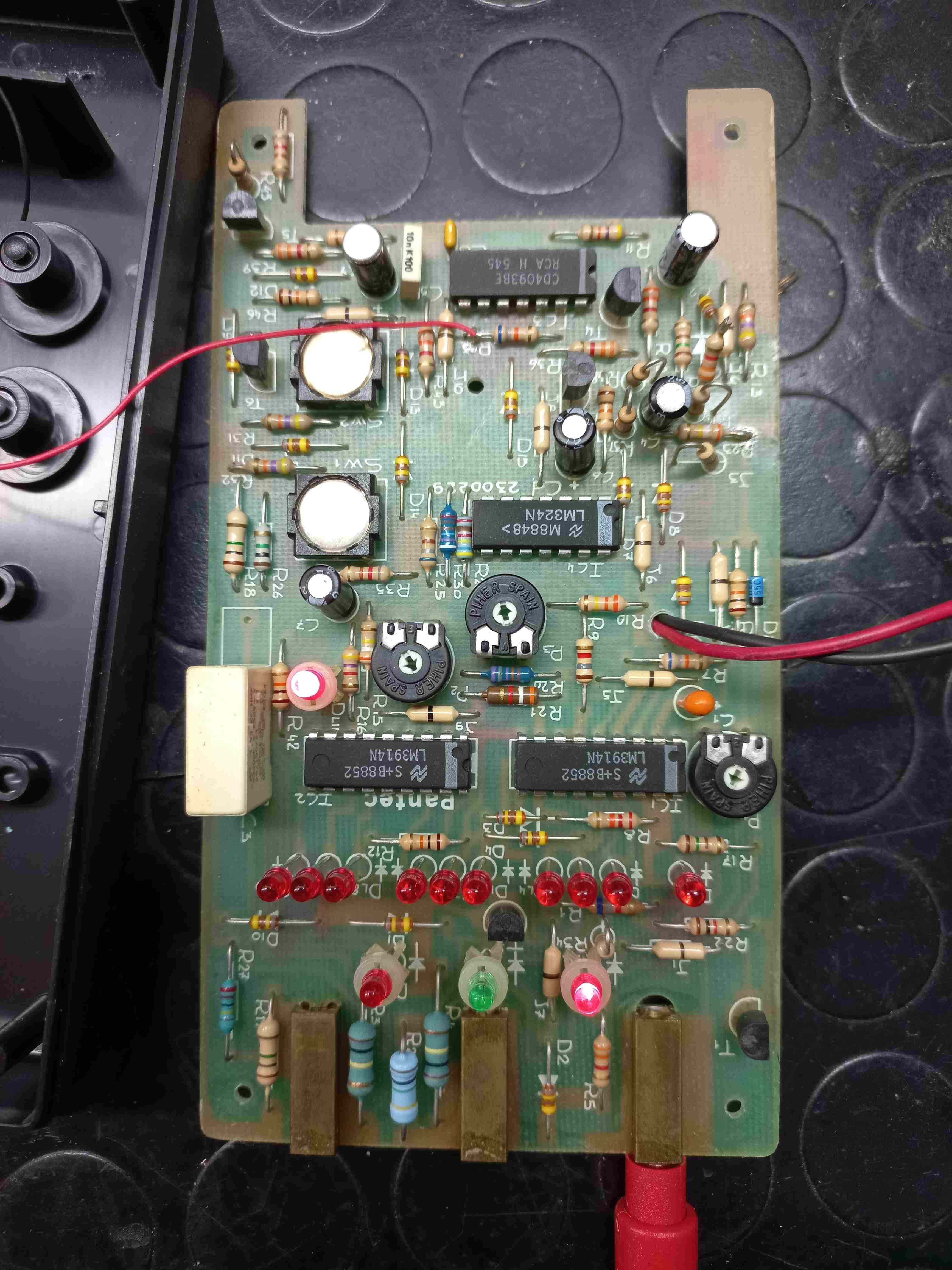

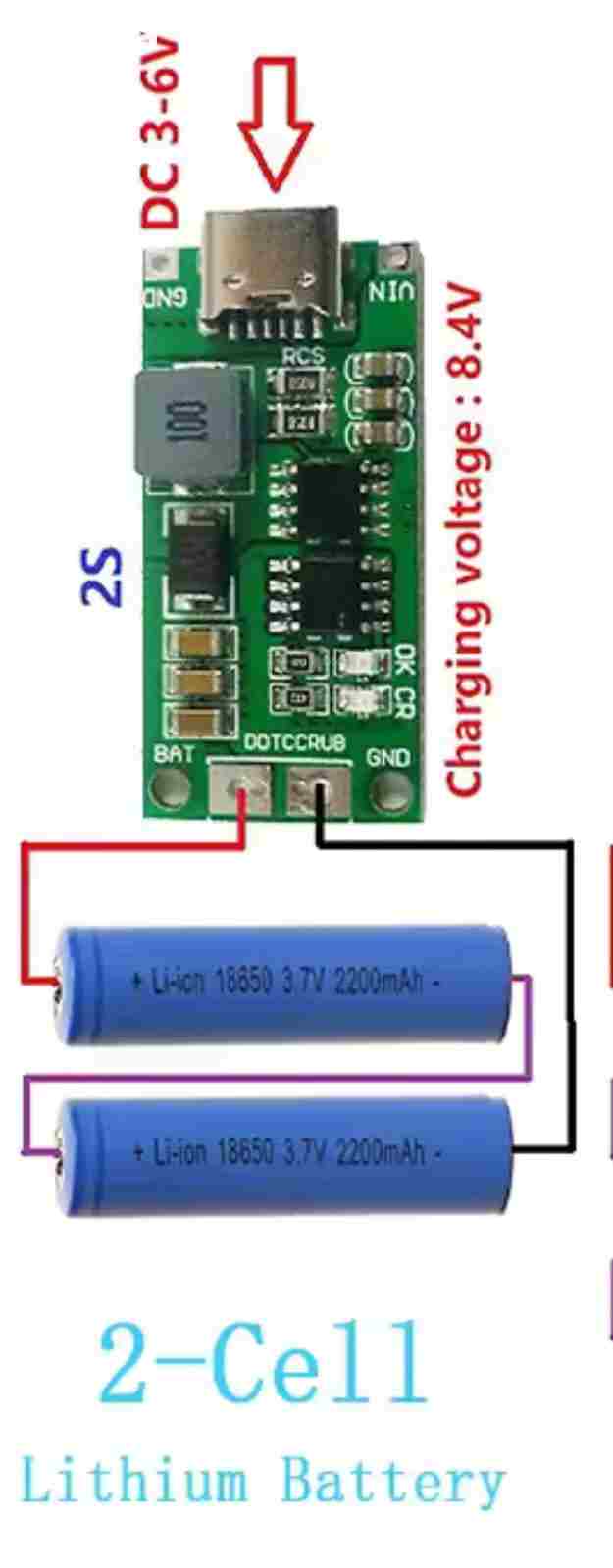

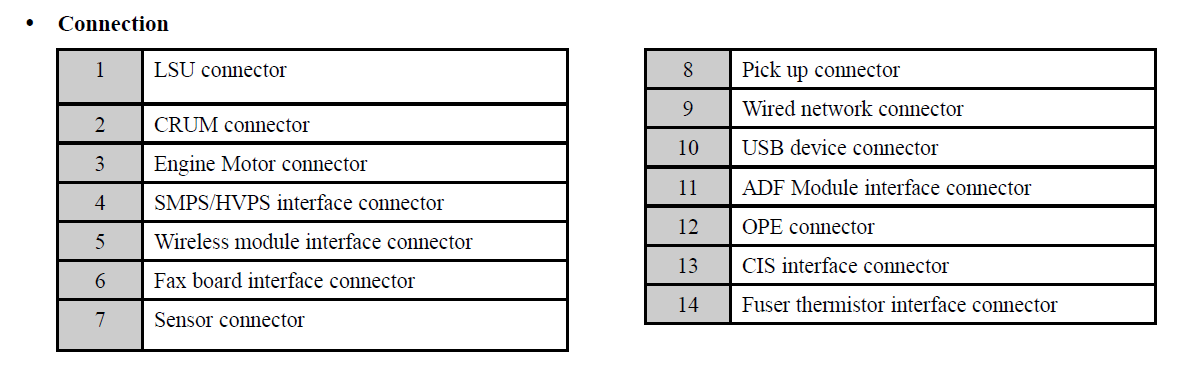

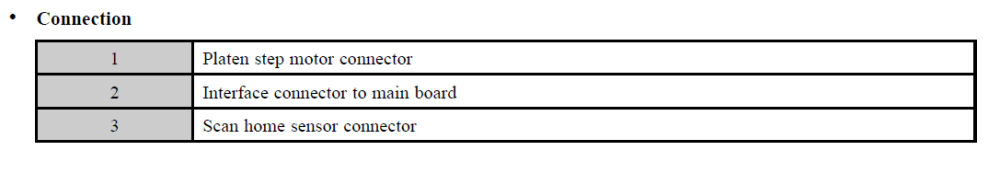

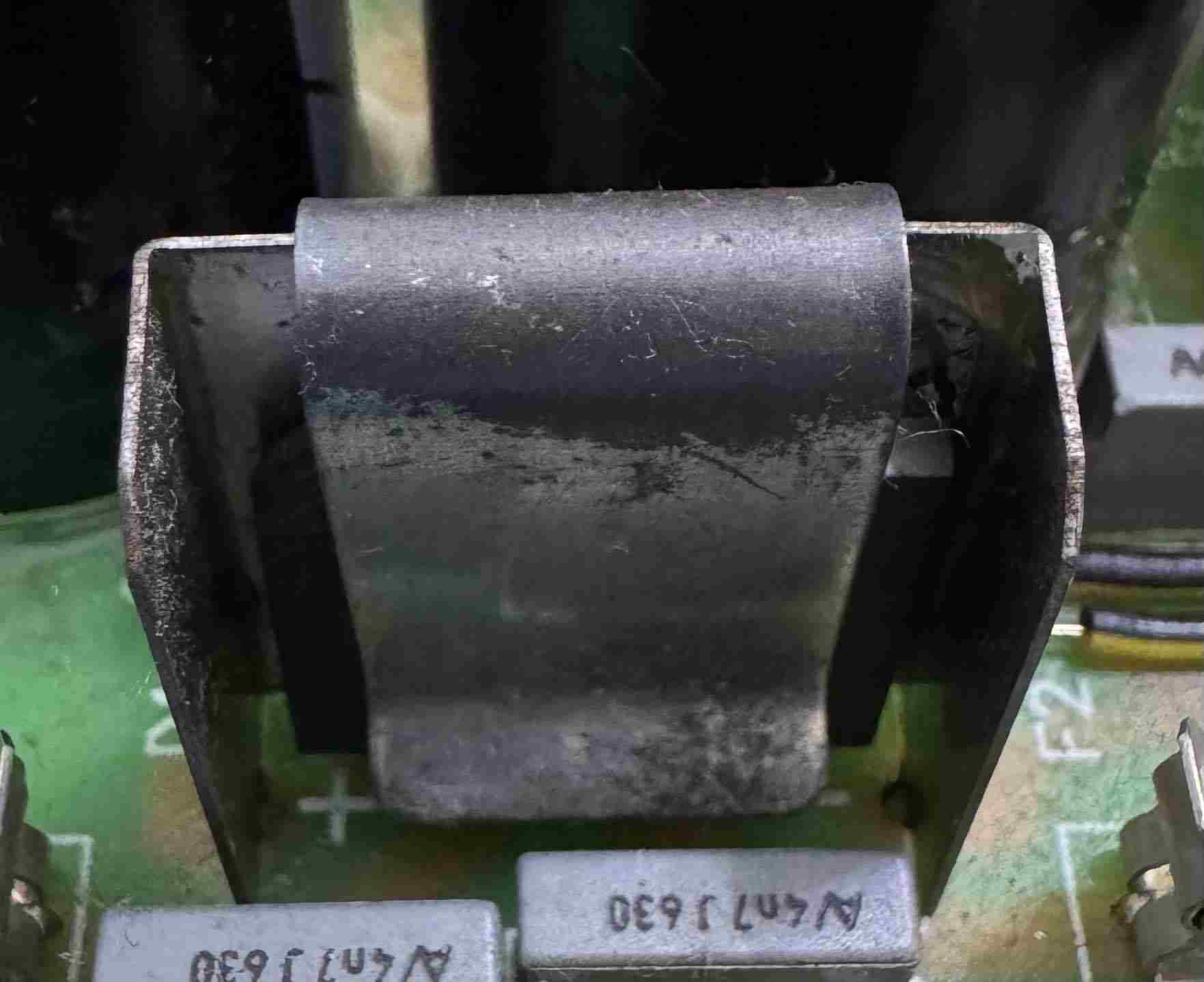

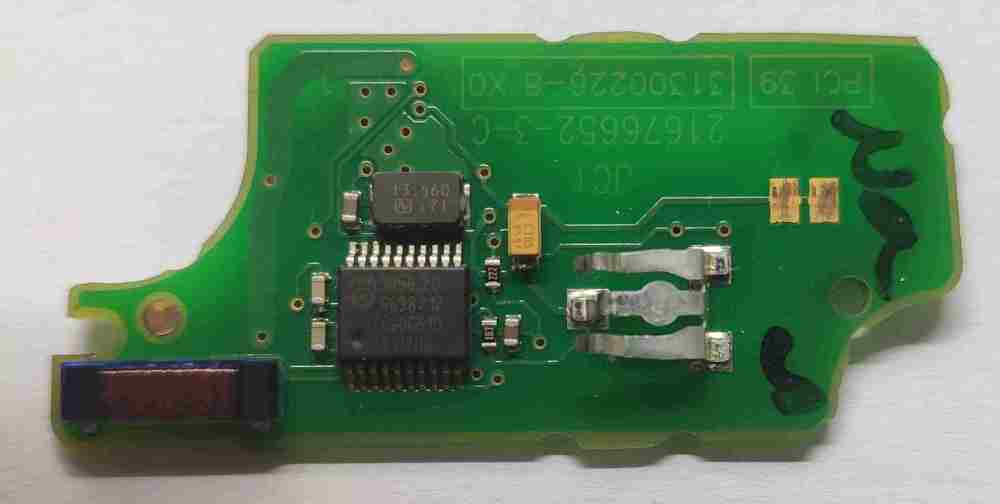

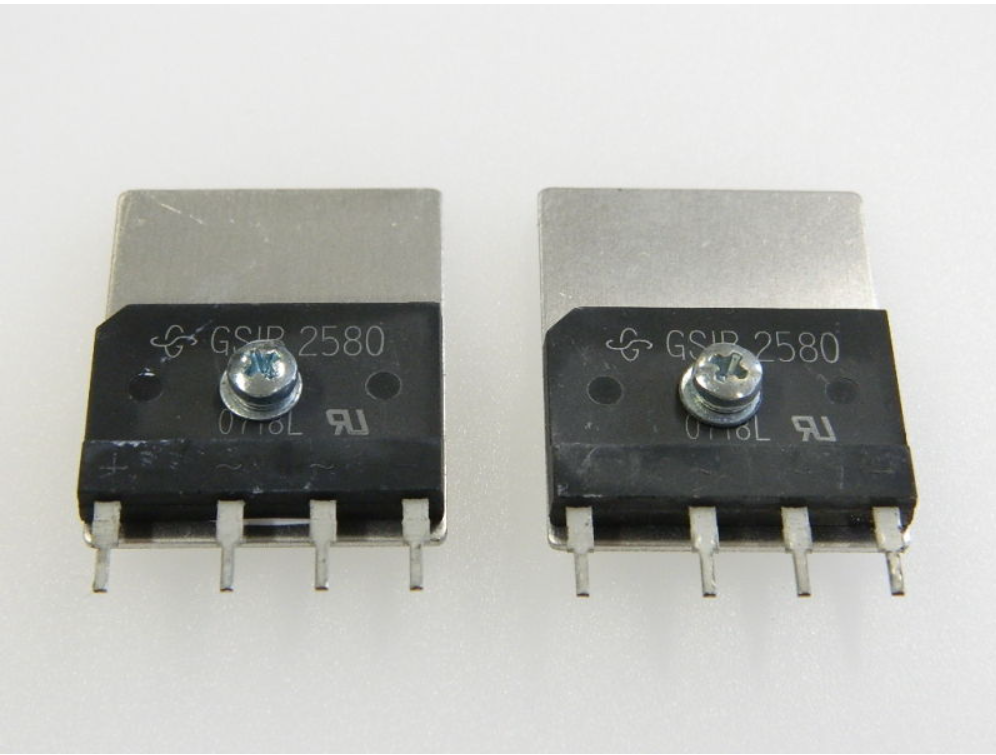

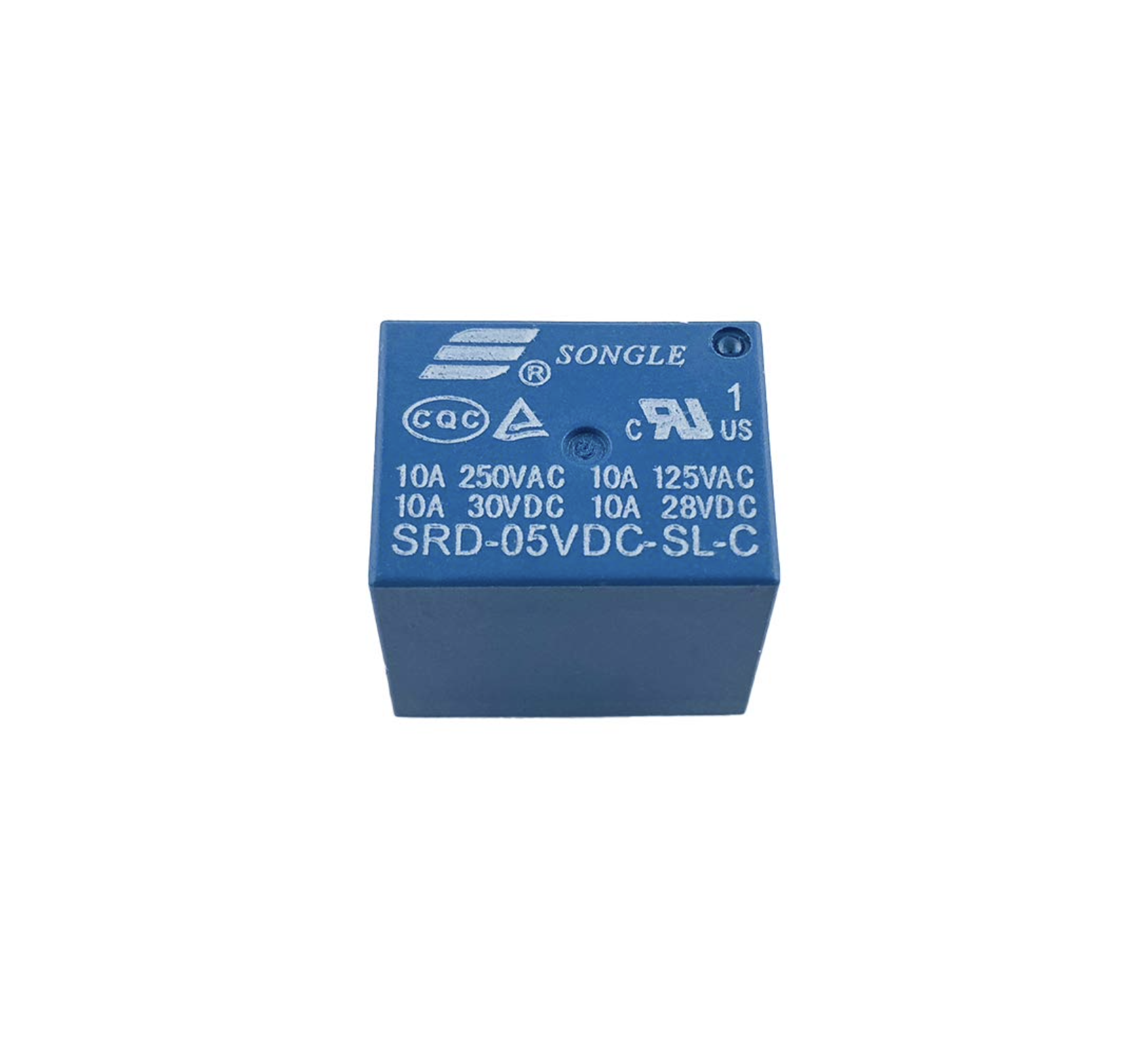

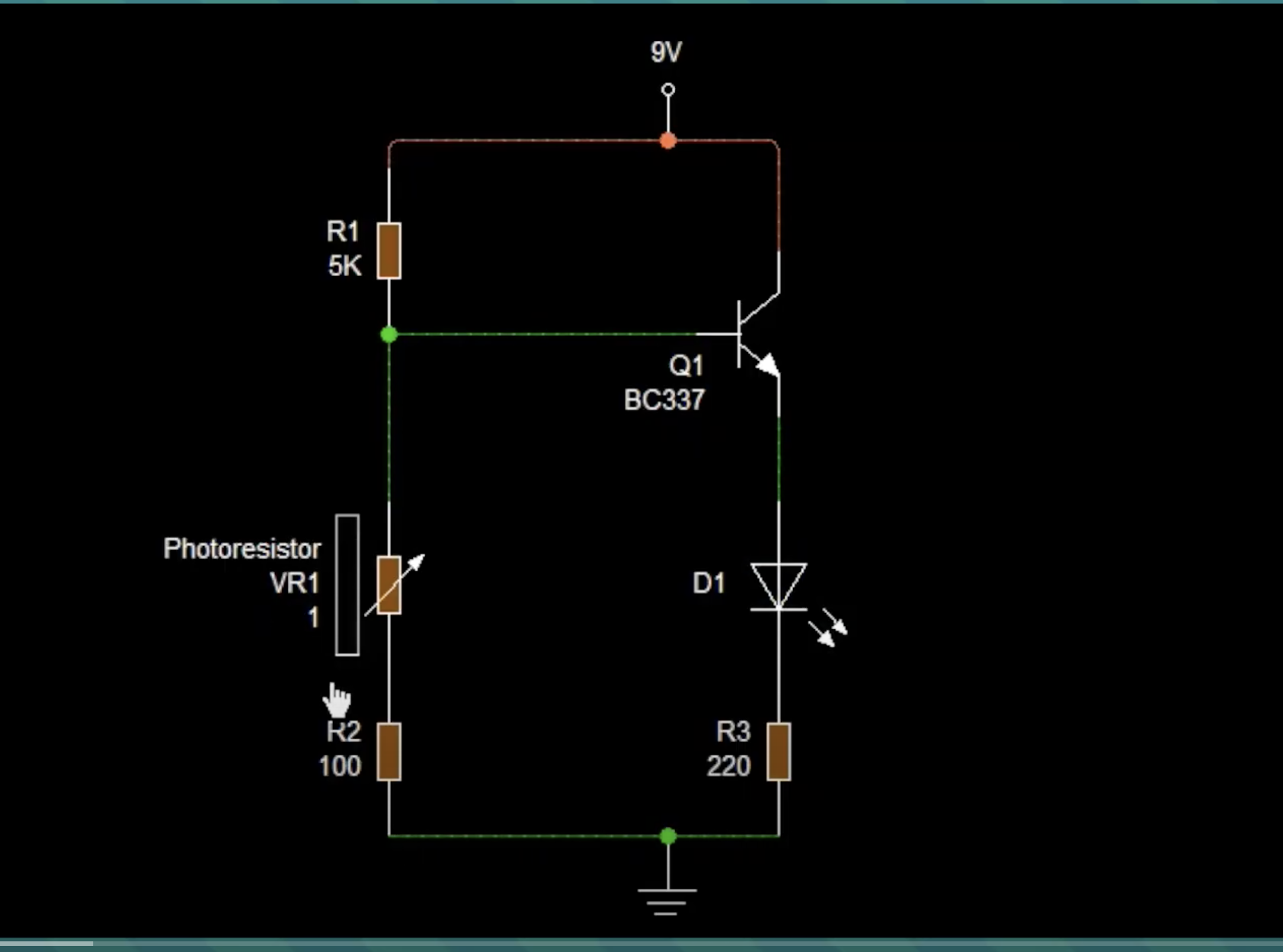

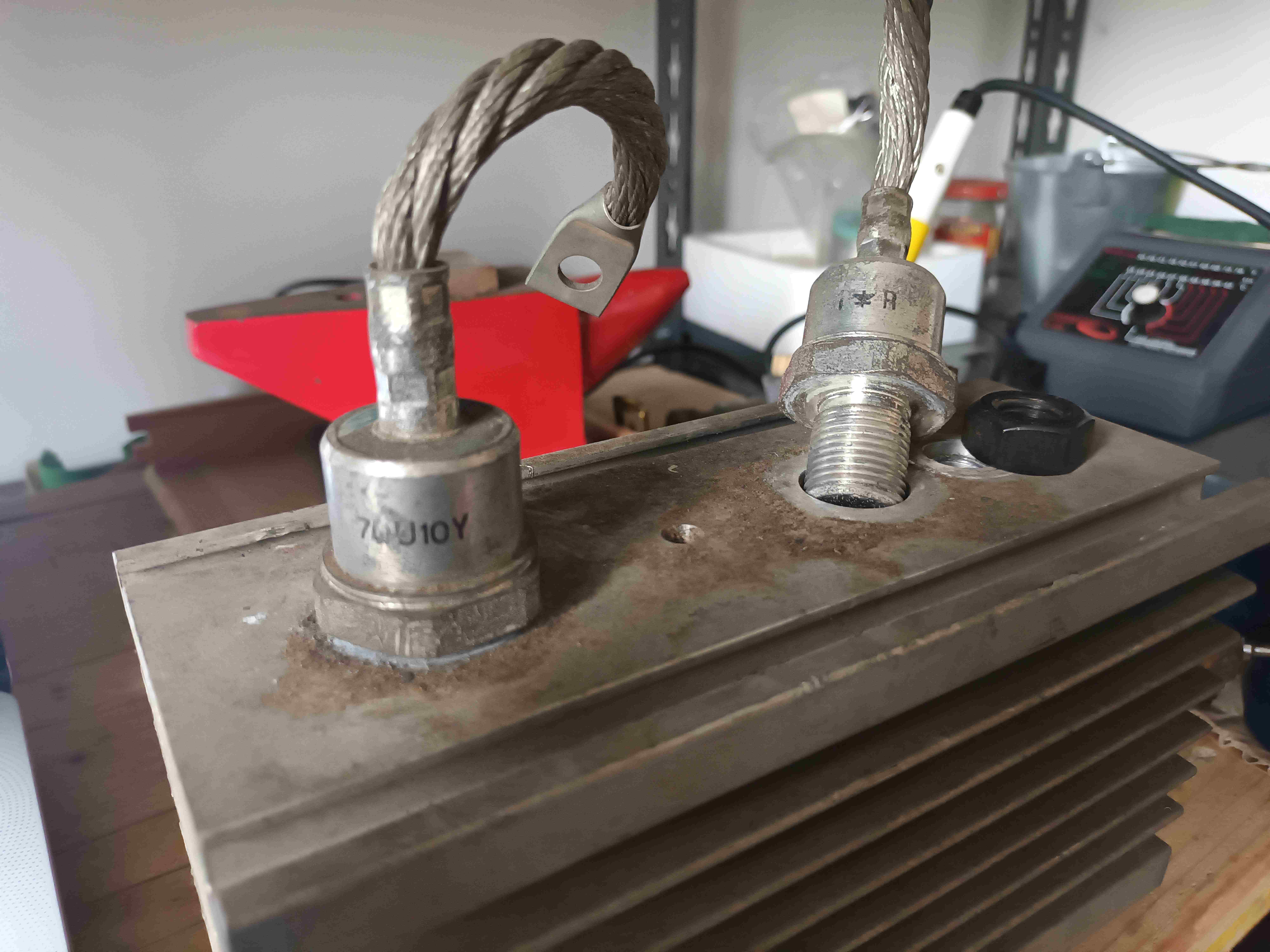

Ho questo pinpoint, anche non sapendo di elettronica credo che il sistema sia molto semplice, è un pezzo molto economico. Semplicemente si usa assieme al metal detector in questo modo, in poche parole: il metal indica un'area dove può trovarsi il metallo e a che profondità, il pinpoint premendo il bottoncino e spostandolo in quell'area ti dice esattamente dov'è.

Ora io qua l'ho aperto perché non funziona, ho cambiato batteria ma nulla, ripeto è un aggeggio che in questo caso costa poco ma mi dispiacerebbe comunque buttarlo. Per caso dalle foto riuscite a darmi un'idea di cosa potrebbe essersi rotto e/o cosa fare?

P.s. il led non si accende.

Grazie a tutti per la gentilezza,

Marco

Chiedo il vostro gentile supporto per cercare di capire quale sia il problema verificatosi alle macchine giocattolo elettriche.

Entrambe non utilizzate solo per 2 settimane e non più funzionanti.

Mettendo in ON l'interruttore, le luci si accendono ma le macchine non fanno null'altro.

Misurando la tensione ai poli delle batterie, entrambe risultano cariche.

Che prove dovrei fare?

Grazie mille per il supporto,

Saluti

Allego qualche foto della batteria , dove non si vedono elementi gonfi , e della scheda del bms dove neanche questa a prima vista presenta anomalie o bruciature.

siccome mi si è rotto l'alimentatore della mia canon ip6700d ed il centro assistenza mi ha gia risposto che non ne hanno più in qunato fuori produzione, chiedo se qualcuno potrebbe averne uno disponibile magari tolto da una stampante rotta o magari per aver cambiato stampante. si tratta dell'alimentatore K30255 a doppia alimentazione 24v e 32v. allego la foto della scheda tolta dal suo alloggio in plastica.

vi ringrazio tutti in anticipo

quirico

ho un piccolo motorino elettrico DC alimentato con 4 batterie AA. Al momento ho solo un pulsante on / off che quando è premuto fa girare il motorino al massimo.

Vorrei poter accendere e regolare la velocità del "minimo" tenendolo fisso, poi premendo il pulsante, farlo andare al massimo.

Pensavo, da ignorante 🙂 ad un interruttore, un potenziometro e un pulsante di bypass del potenziometro, cosa ne pensate?

Attendo vostri consigli...

Grazie, a presto!

Funzionavano alla perfezione, compreso i finecorsa (preesistenti). Oggi non mi sono accorto che ho lasciato distrattamente il tasto su schiacciato, la mia compagna dall’altro comando ha premuto il tasto giù e, non mi chiedete come, la tapparella si è avvolta totalmente dentro il cassettone. Con un po’ di sbattimento sono riuscito a tirarla di nuovo giù inserendola nelle guide. Il motore funziona, ma i finecorsa sono andati a farsi benedire. Ho smontato il cassettone, ma non c’è traccia di cavi o collegamenti. Sia a destra che a sinistra vedo solo un cavo che finisce in un corrugato. Ai lati della finestra non ci sono cassette di derivazione quindi non saprei proprio dove cercare. Unica cosa che ho notato è che nella parte centrale del cassettone lato interno ci sono dei cavi di piccola sezione giuntati e tenuti con tipo colla a caldo. Purtroppo ho dimenticato di fare una foto, ma mi sembravano troppo sottili per essere cavi di un motore elettrico. Tra l’altro erano anche colorati, uno era sicuro rosso. Qualcuno ha qualche idea di come poter fare ? Grazie a tutti

Ho un apparato per elettrificazione di recinti animali, che vorrei modificare, ed esattamente modificare la frequenza, (l'intervallo in cui manda gli impulsi), ma non so se andrebbe bene farlo con un questo: (NE555 Frequenza degli Impulsi Duty Cycle Modulo Regolabile Generatore di Segnale a Onda Quadrata/Rettangolare Driver del Motore Passo-passo 5V-12V), oppure dovrei usare questo: (Relè Temporizzato DC 5V con Funzione di Ritardo Accensione e Spegnimento Autobloccante, Timer Basato su Circuito 555 per Controllo Temporizzato).

L'apparato da modificare ha queste caratteristiche:

Specifica
Tensione di ingresso: DC12V
Corrente di ingresso: 2A
Corrente di lavoro: 100mA
Tensione di uscita: 8-12KV
Uscita Energetica: 1,5J
Capacità di output: 10 km
Durata dell'impulso: <= 0,1 s
Intervallo di impulso: 0,75 S non regolabile (vorrei modificare questo valore e portarlo a 5 o + Secondi).

Sarebbe fattibile la cosa?

(domanda da neofita) potrei inserire sull'alimentazione i suddetti moduli? (così facendo potrei decidere quando alimentare l'apparato e allungare la durata della batteria....???)

Grazie a tutti per le risposte.

Almeno capire se il problema sta nelle cuffie o nella custodia che non le ricarica più bene

Un saluto

Ivan

Chiaramente avrò sbagliato molte cose, se qualcuno avesse utili consigli sarei felice di risolvere e  contemporaneamente se  qualcuno volesse realizzare lo schema posso inviare il lavoro già fatto in Kicad  avrei anche un paio di pcb già fatti. Cordiali saluti

I punti su cui vorrei confrontarmi sono:

Utilizzo di microonde per il rilevamento anche in presenza statica

Vorrei che chiudesse il circuito quando viene rilevata la presenza ed invia al purificatore l'alimentazione...

L’obiettivo è una soluzione semplice, affidabile e adatta a un uso domestico.

Ogni suggerimento o esperienza è ben accetto, grazie!

Ho immediatamente pensato ad un micro relè 5V alimentato da un alimentatore USB, perennemente alimentato e utilizzerei il contatto NC per chiudere il contatto (quindi , se manca la corrente , il relè si disattiva e chiude il contatto NC, quello che uso).

La bobina del microrelè assorbe 65mA in fase di alimentazione.

La mia preoccupazione è che questa non sia progettata per essere sempre eccitata.

Voi cosa ne pensate ?

Eventualmente posso introdurre una resistenza in serie per ridurre stress e consumi ?

grazie in anticipo.

mi sono iscritto a questo interessante forum proprio perchè ho il problema sull'alimentatore dell'abbacchiatore Oliviero. Scusate innanzitutto la banalità delle mie domande, ma sono un amatoriale molto poco ferrato in questa materia. Volevo chiedere prima di tutto la funzione di questo alimentatore in quanto prende tensione a 12v da una comune batteria auto e alimenta un motorino IME ITALY 100710 120VDC CL:A 230. Vorrei perseguire quanto detto da Moreno_b in un'altra discussione in cui consigliava di utilizzare questa soluzione https://www.amazon.it/tinxi®-10-60V-Trasformatore-Convertitore-tensione/dp/B01C2JB0TQ/ref=sr_1_7?ie=UTF8&qid=1514506780&sr=8-7&keywords=step+up+converter. mi potete dare qualche informazione più dettagliata? questo tipo di sostituzione qualcuno l'ha provata sul'abbacchiatore Oliviero? funziona? non rischio di bruciare nulla? in pratica dopo aver acquistato su amazon il circuito che è stato indicato cosa devo fare?

Scusate ma parlando con qualche rivenditore mi hanno detto di comprare solamente l'originale altrimenti diventa inutilizzabile l'intero abbacchiatore.

grazie

avrei un problema con un sensore di parcheggio rotto dopo un urto.

volevo sostituire il singolo sensore , perchè senza sensore va in errore la centralina.

con un altro sensore il cicalino fischia sempre, quindi non credo sia compatibile.

chiedo a voi se c'è un modo, magari inserendo una resistenza per eludere il sensore.

grazie a chi saprà aiutarmi.

Sotto il lavello ho un impianto osmosi inversa che all'origine funzionava direttamente con l'apertura del suo rubinetto, poi in un trasloco mi strapparono il cavetto proprio da dentro il rubinetto, un tecnico per rimediare mi suggerì di mettere un mini pulsante (momentaneo non so se e corretto chiamarlo momentaneo, ma non è un ON OFF ma è NO e quando si pigia si chiude e al rilascio si apre), e io questo sistema ho, per attivare l'impianto ad osmosi. Premetto che nel cavetto c'è una tensione di 4,6V. Ora mi è venuta l'idea di far attivare l'impianto con qualche sistema Wi-Fi e mettere un pulsante sopra il lavello in una zona protetta che pigiandolo e mantenedolo pigiato, si attiva il wi-fi che chiuderebbe momentaneamente il circuito per attivare l'impianto ad osmosi e al rilascio si disattiva. Tanto per intenderci meglio tipo telecomando della portiera dell’auto solo che nella cerniera dell'auto il contatto prima apre e poi chiude, invece nel mio caso il modulo wi-fi deve semplicemente chiudere alla pressione ed aprire appena si lascia il pulsante. Spero di essermi spiegato bene ciò che è mia intenzione fare.

Se il marchingegno e fattibile vi chiedo cortesemente di indicarmi cosa dovrei comprare nomi o sigle.

Grazie e una buona serata.

Ho ricevuto un alimentatore cc no brands a tensione variabile di potenza considerevole ma è decisamente manomesso.

Questo monta un trasformatore 220/34vac, etichetta scomparsa ma ad occhio il secondario non porta meno di  50 ampère

Due ponti di diodi in parallelo sicuramente di buona portata  (dovrei smontare un vistoso dissipatore per vedere la sigla) , condensatore elettrolitico da 65v 7200 microfarad e su un secondo

megadissipatore quattro MJ15003.

Fin qui tutto bene, mio malgrado mettendoci le mani ho trovato tutti e quattro i transistor passati a miglior vita, quindi un poderoso sovraccarico e la scheda di pilotaggio che è un classico fai da te ma del tipo quattro componenti (ma di numero)e un potenziometro ammassati quasi im modo casuale, principe del prrogetto un LM317.

L'unico dispositivo di protezione è un fusibile sul primario del trasformatore, al secondario niente e l'elettronica non ha un regolatore di corre o limitatore di corrente.

Vorrei sostituire completamente l'elettronica  con un sistema che permetta la variazione della tensione e la variazioe della corrente anche non troppo sofisticato come sarebbe per uno strmento da laboratoro ma affidabile.

Se qualcuno ha una dritta a livello di schema o modulino già pronto che sostituisca l'attuale controllo lo ringrazio fin d'ora.

Grazie

avrei la necessità di accendere un led quando ho un assorbimento di 150ma sulla linea del motore alza antenna del CB sul camper, quindi 12v DC.

C'è qualche buon anima che mi può dare una soluzione, grazie.

Premetto che il titolo è uno scherzo, ma fino a un certo punto.

Ho un po' di batterie di UPS giunte verso fine vita, eppure ne sto usando una da qualche anno per accendere una fila di lucine colorate a LED natalizie che funzionava con due pile AA.

A tale scopo, ho collegato un piccolo buck converter, ricavato da una scheda da buttare (segando letteralmente la parte che mi serviva) e modificando il feed-back e l'under-voltage disable per avere 3V in uscita e spegnendolo se la tensione della batteria va sotto i 9V. Finora ha funzionato ben tre natali e la batteria non l'ho ancora trovata sotto i 9V, anche perché le lucine LED saranno una ventina e quindi il consumo sarà molto basso.

Mi è ora venuto un dubbio: se io abbassassi ancora di più il limite della tensione della batteria per spremerla il più possibile (che tanto è da buttare) che altri rischi potrei incorrere?
