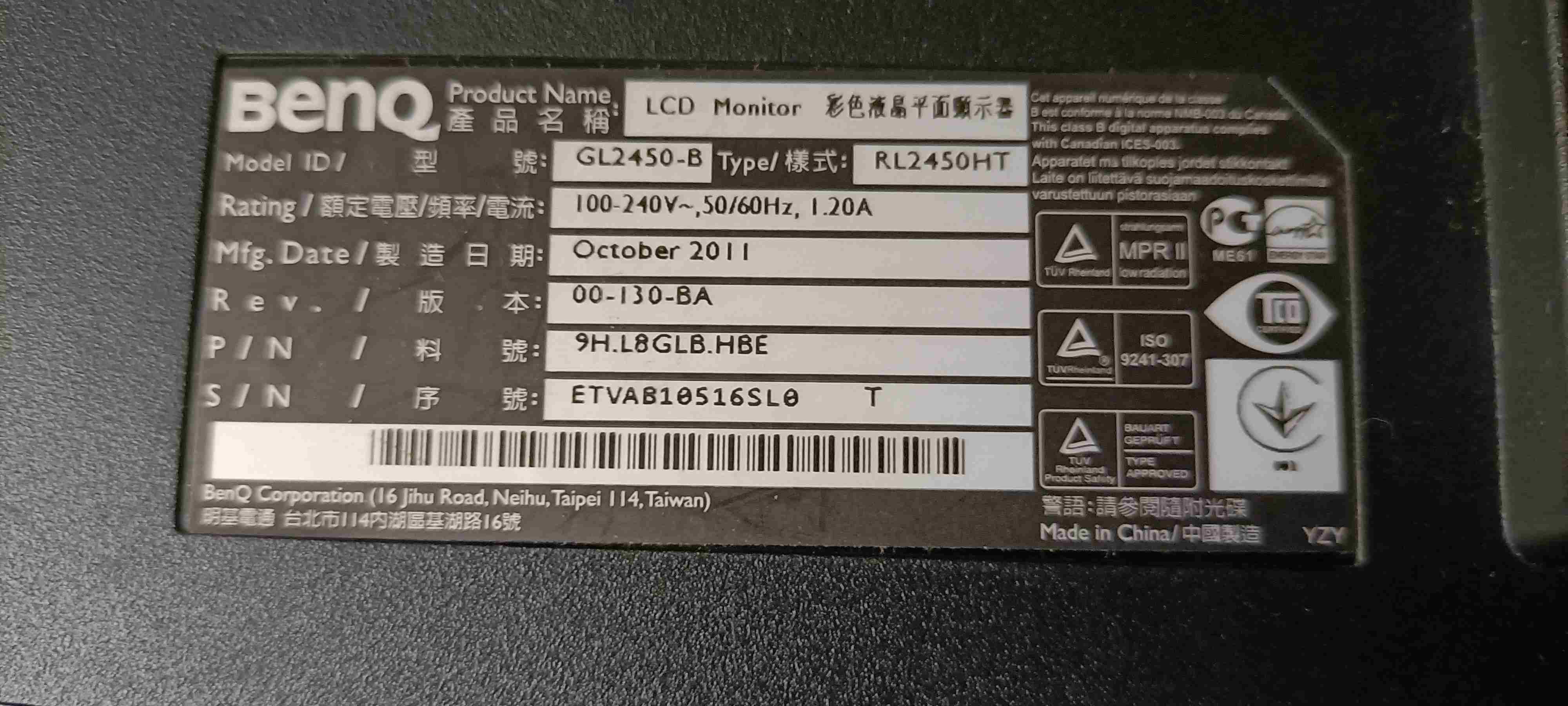

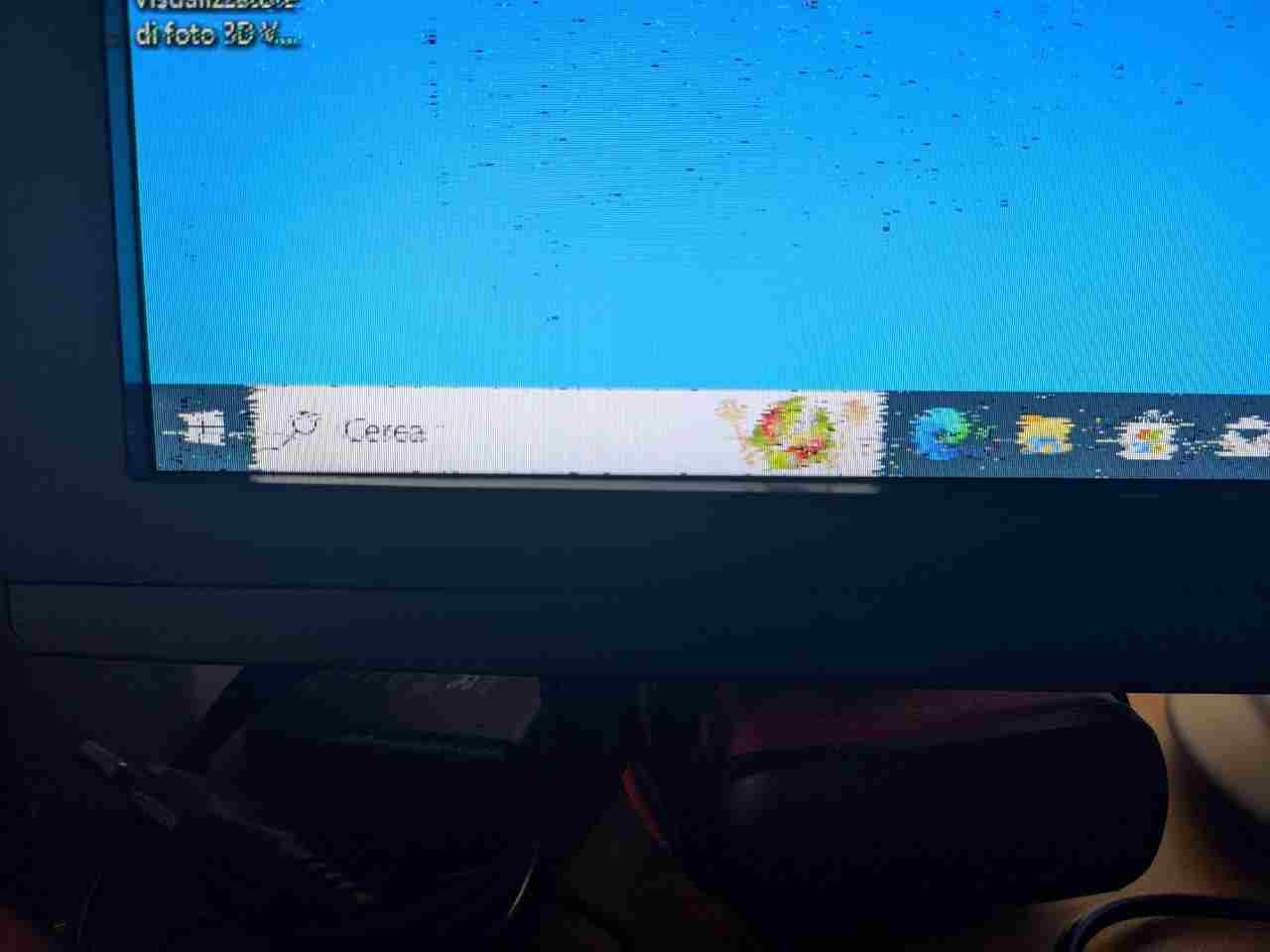

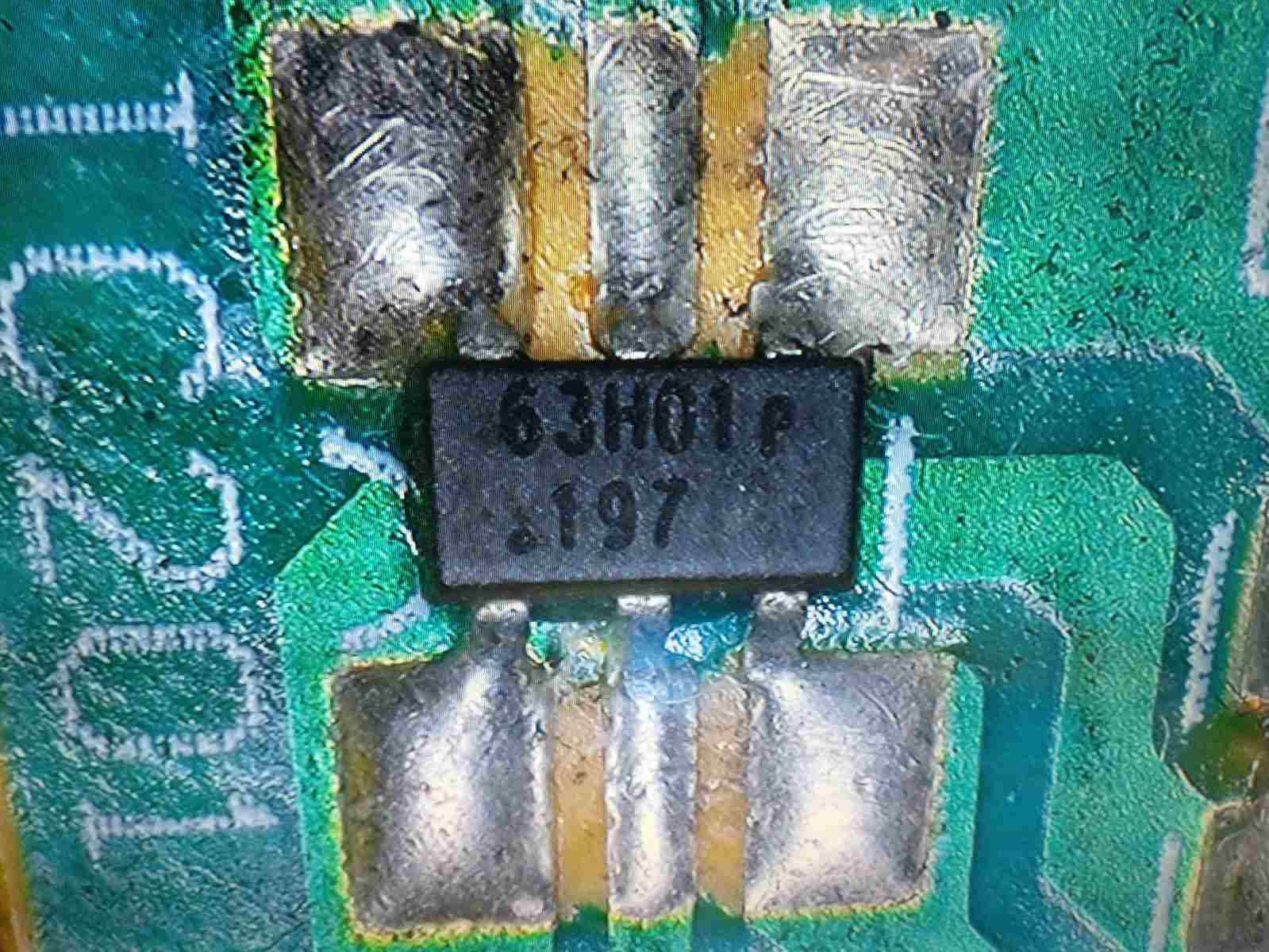

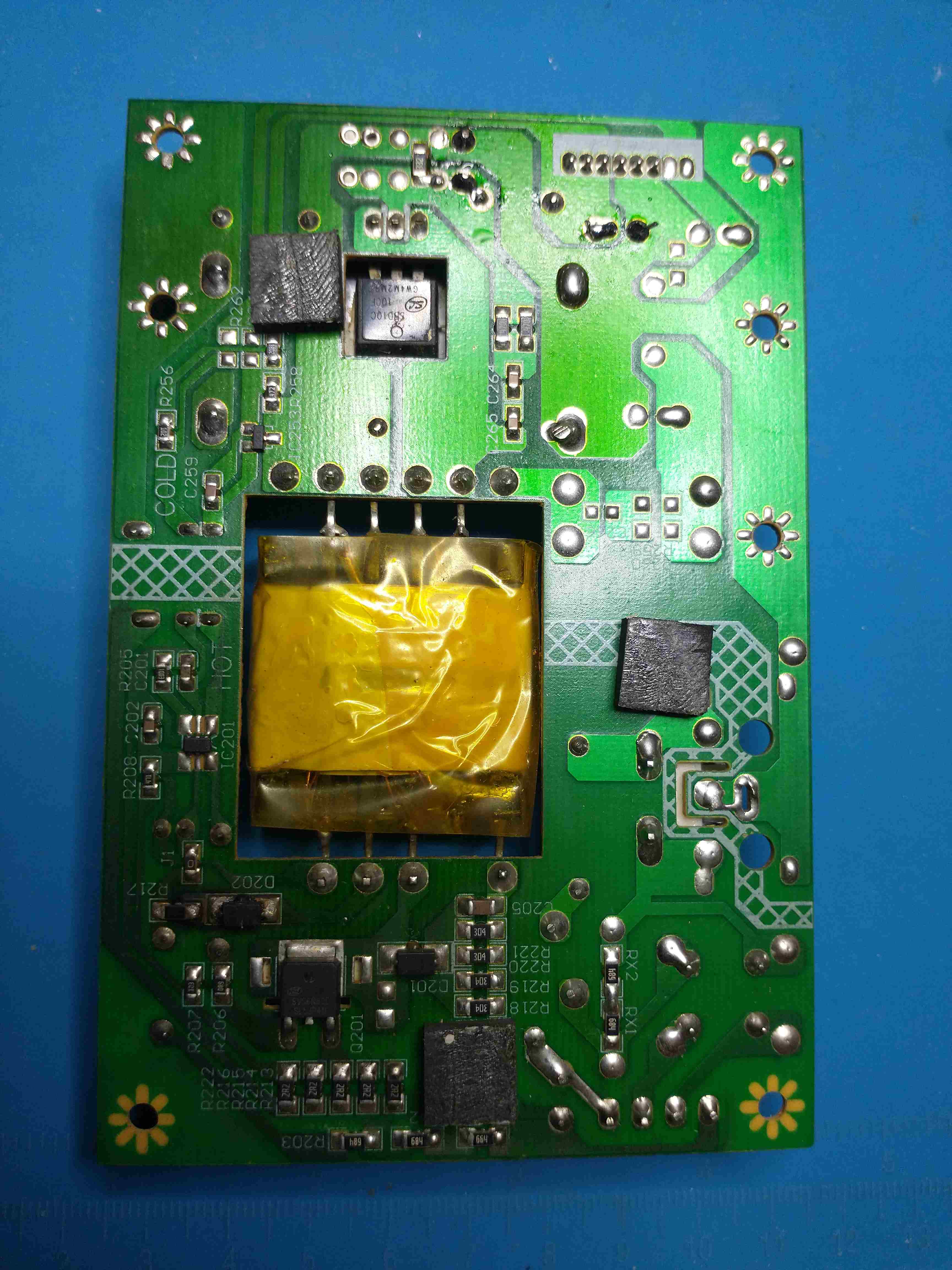

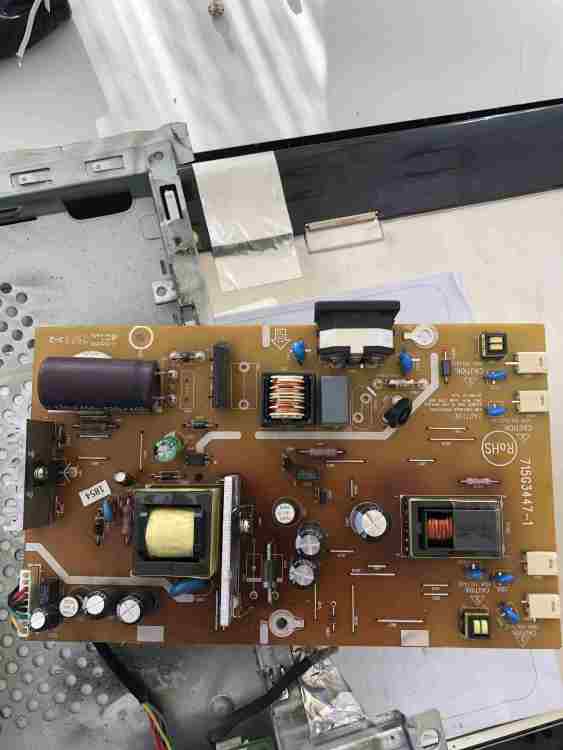

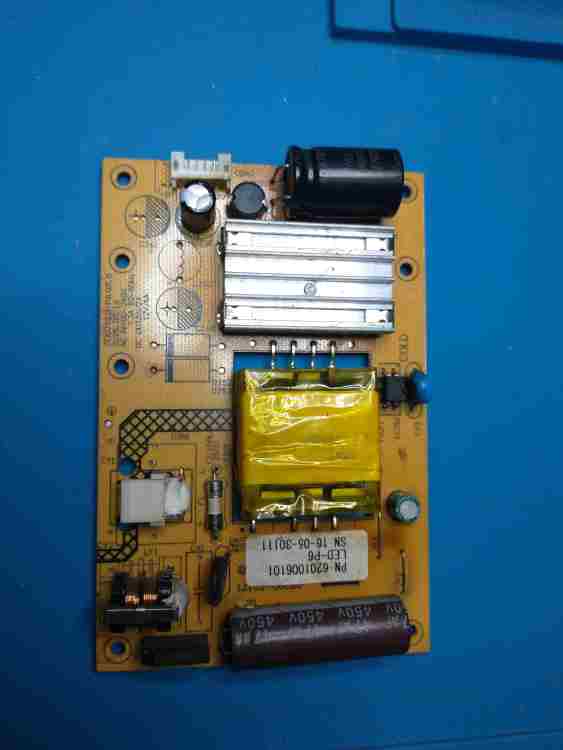

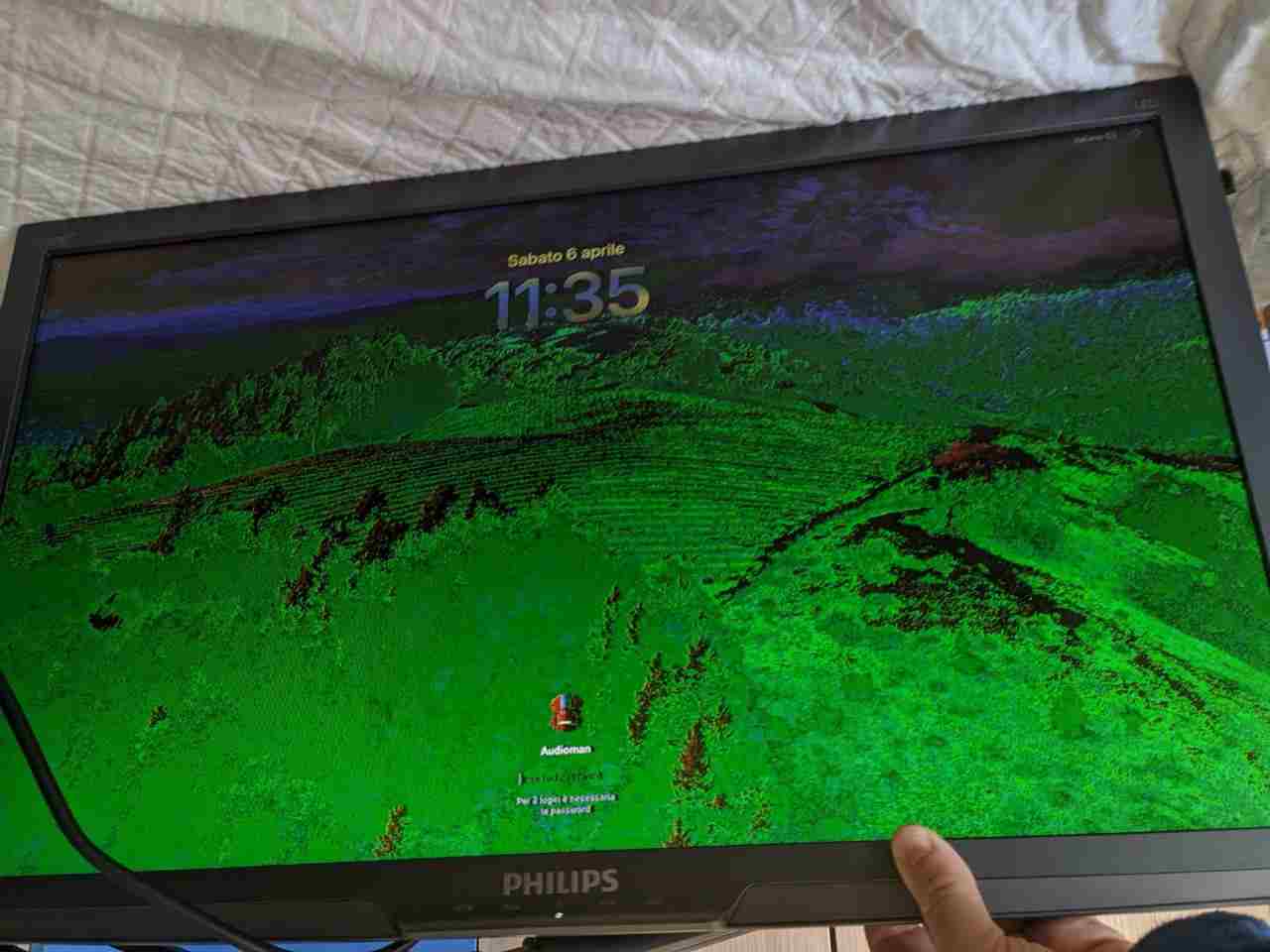

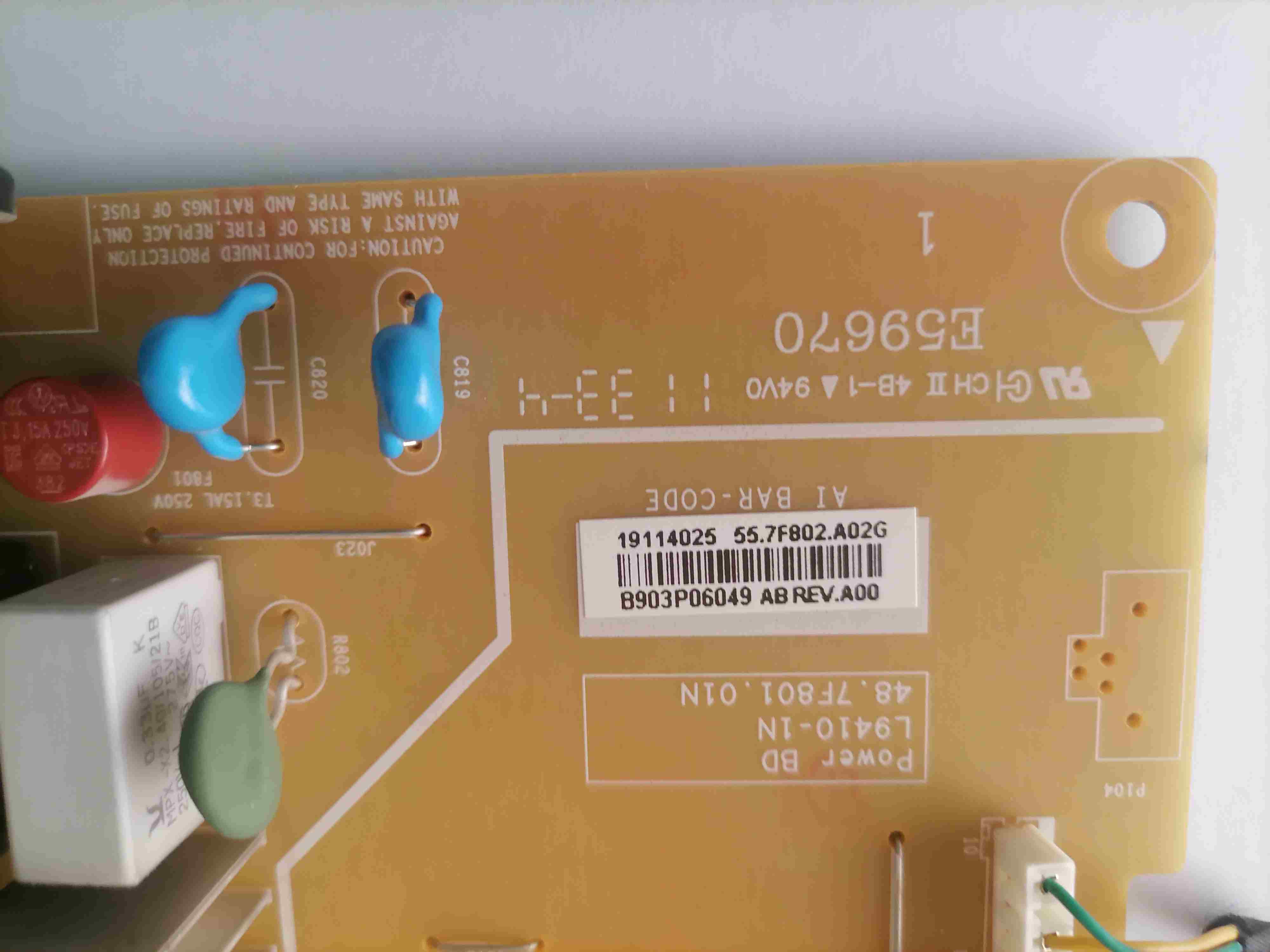

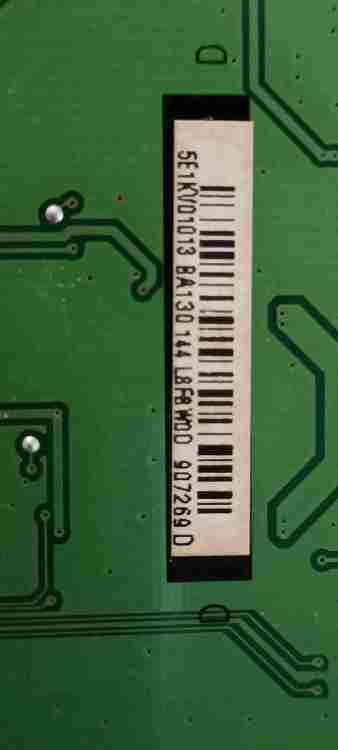

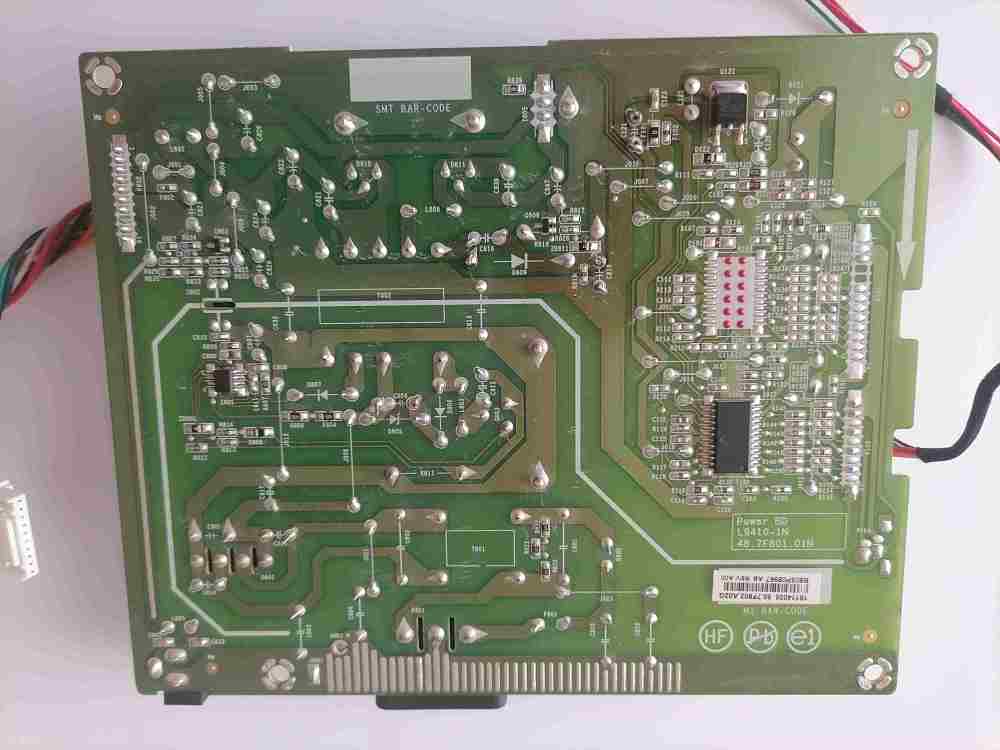

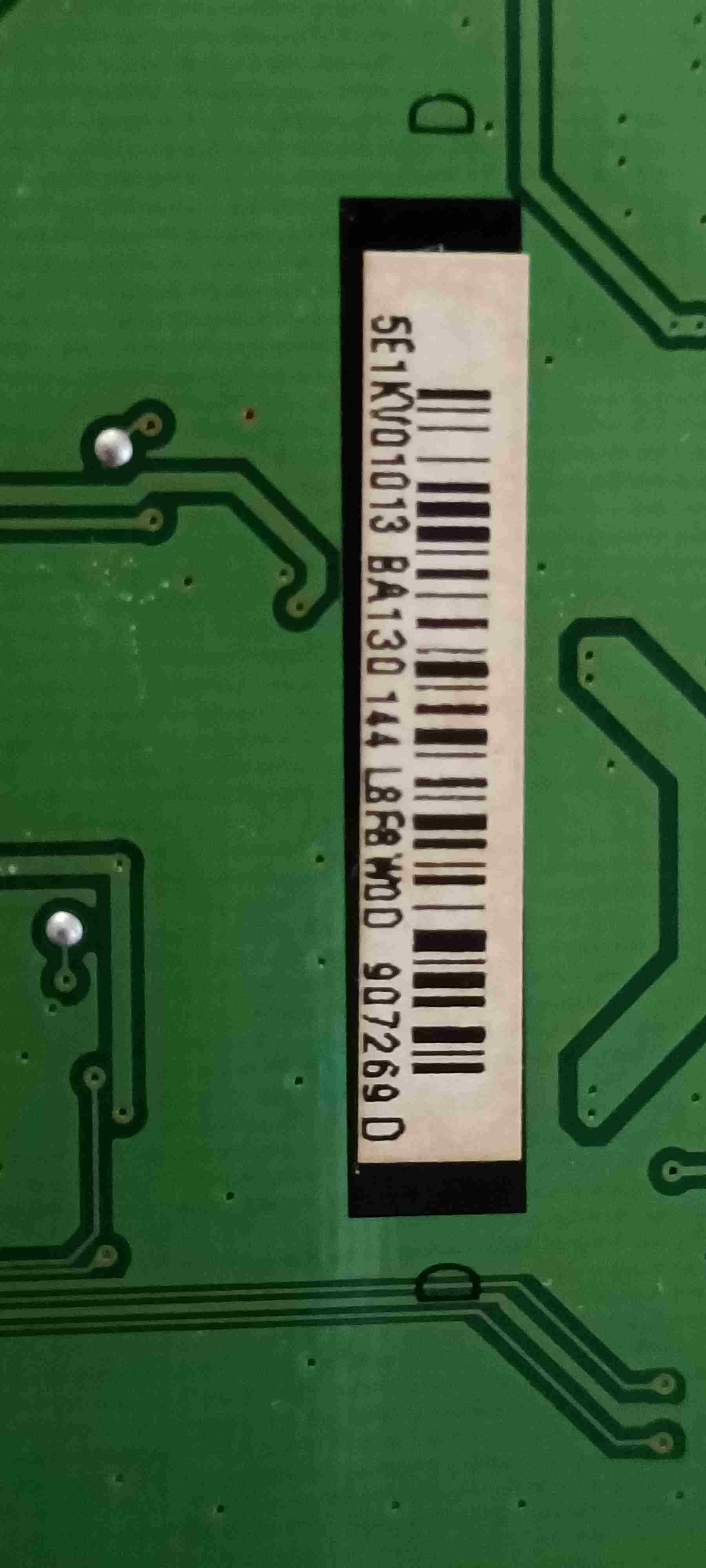

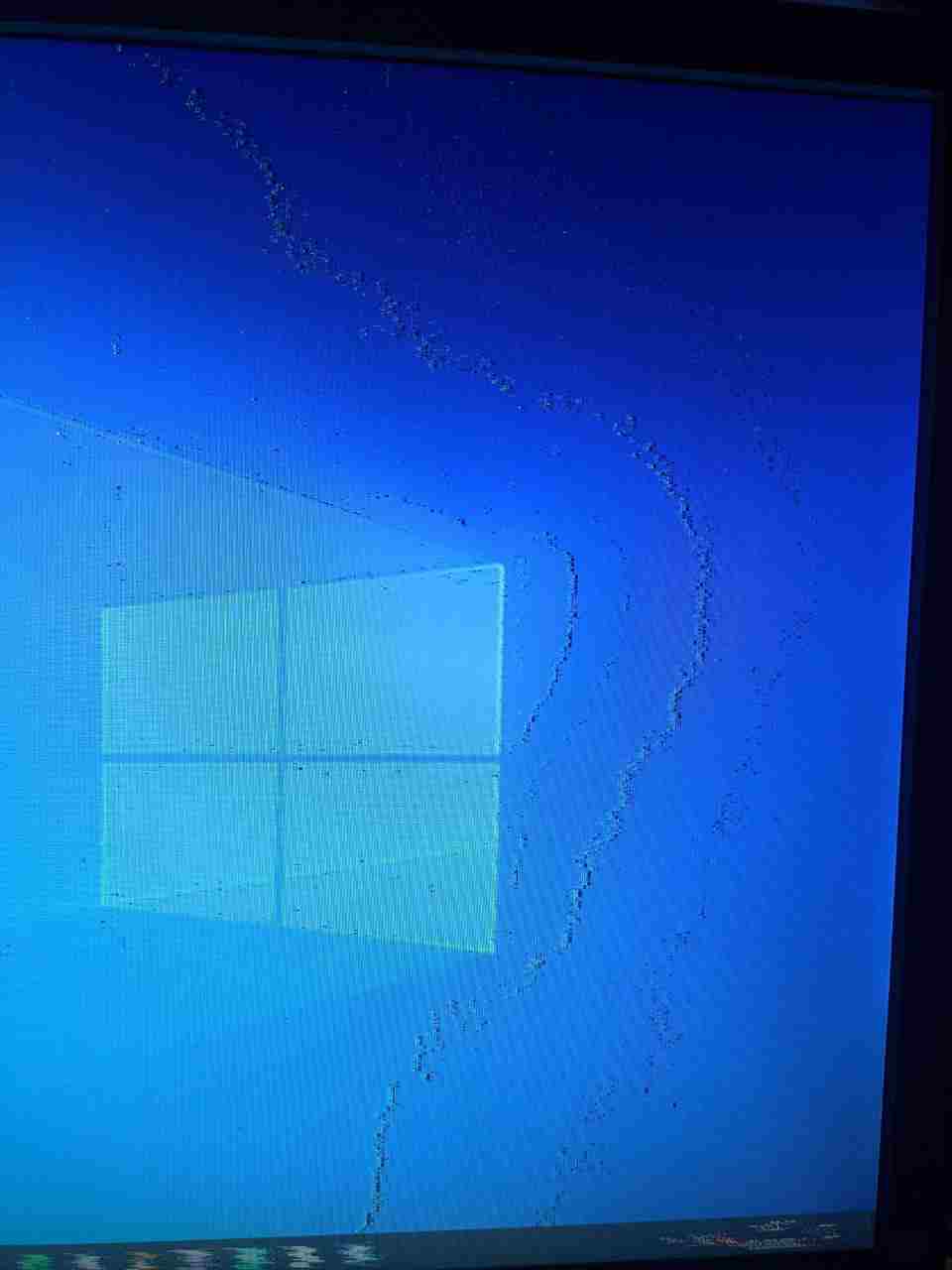

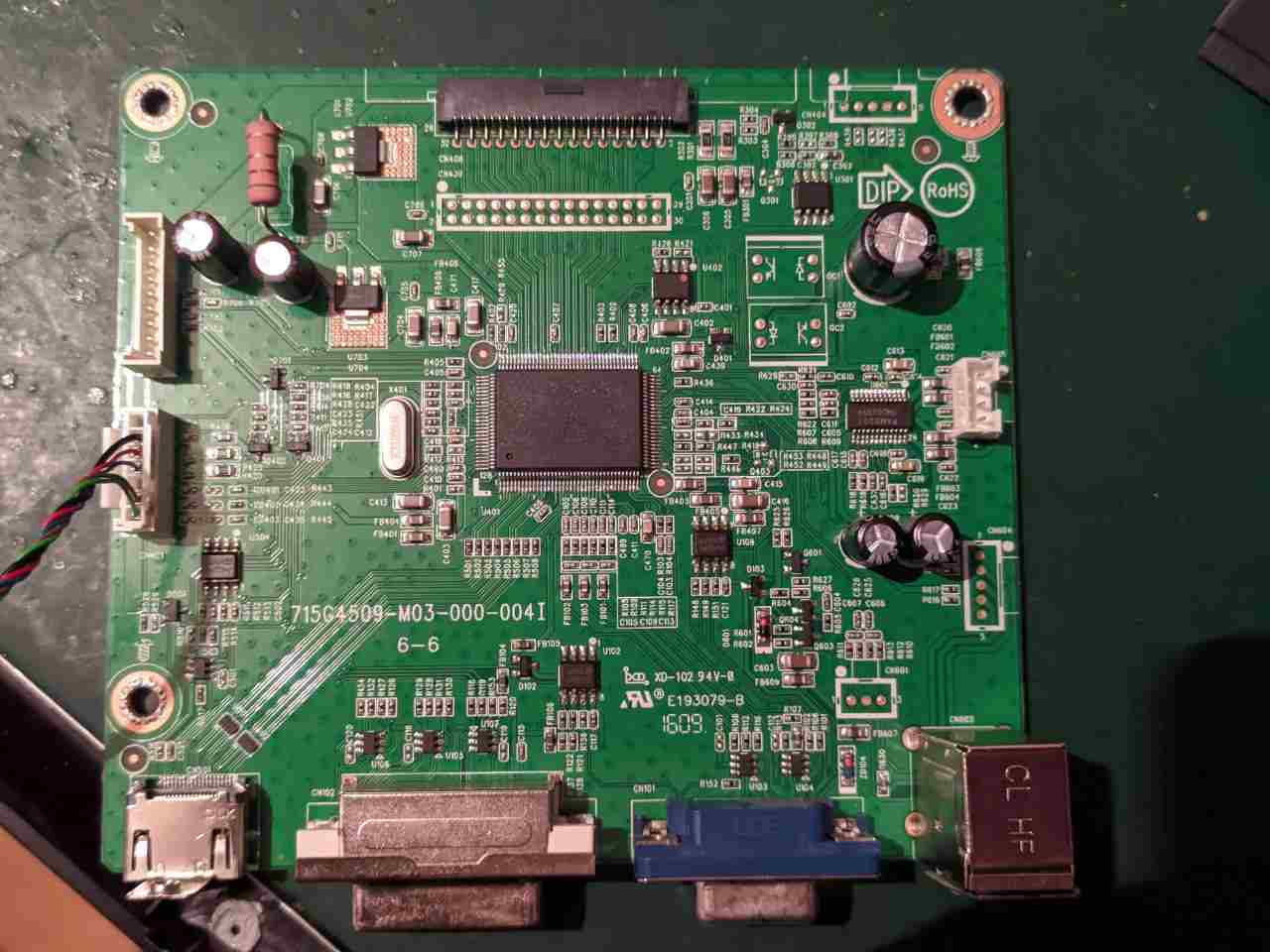

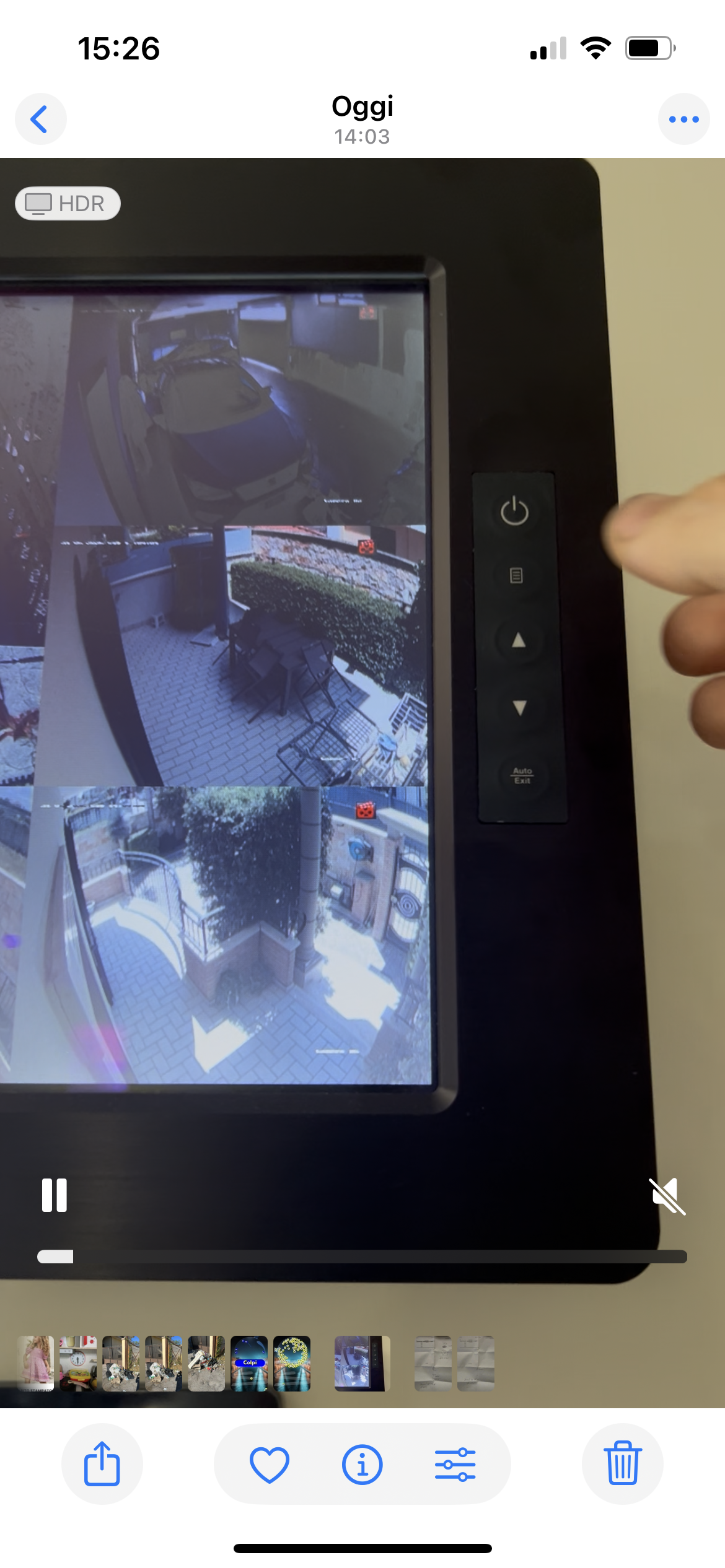

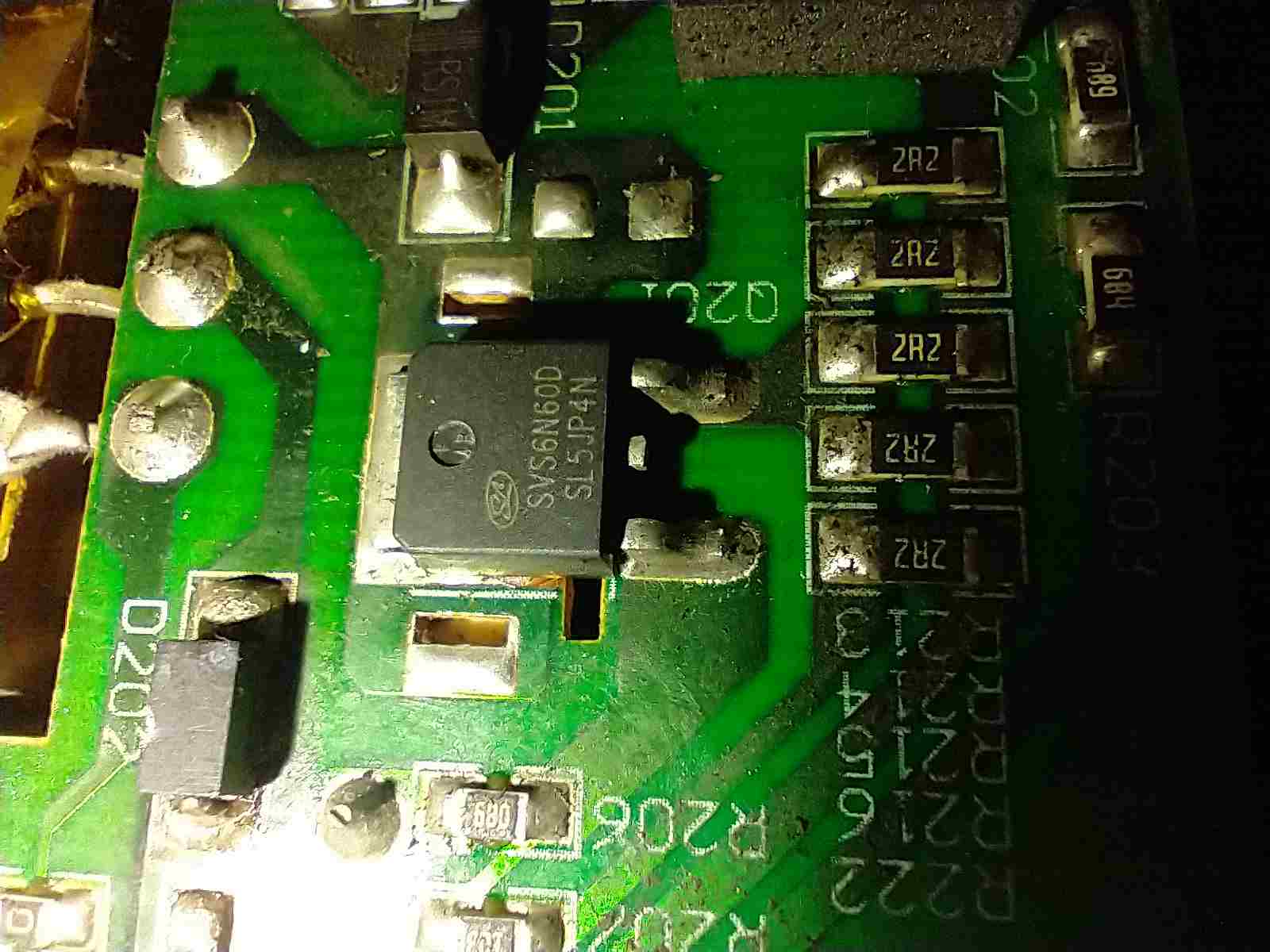

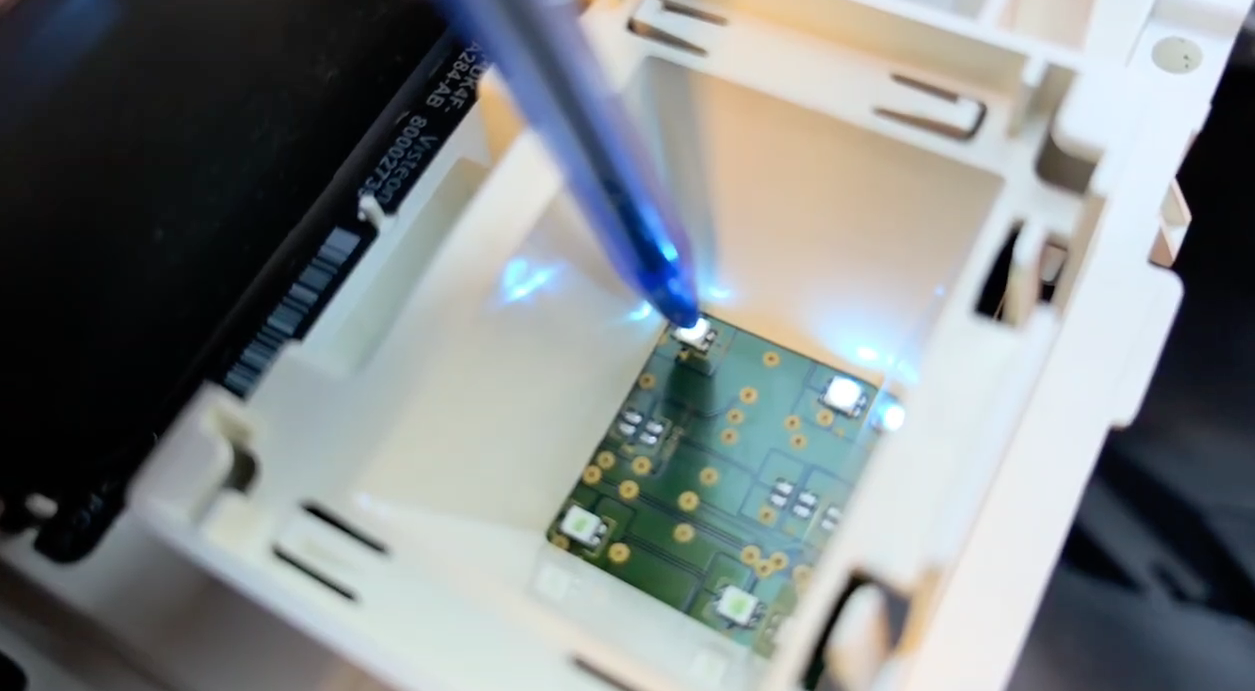

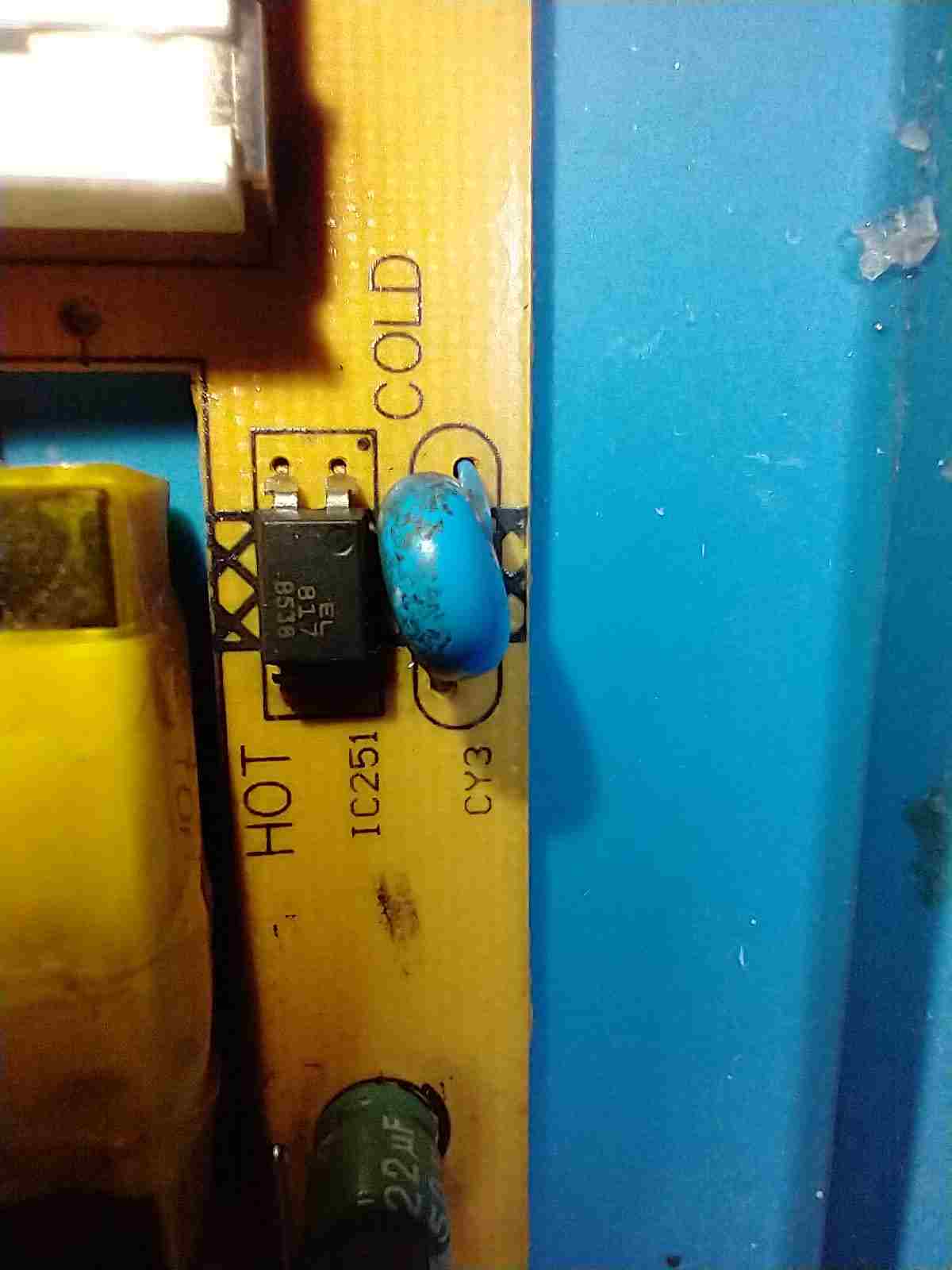

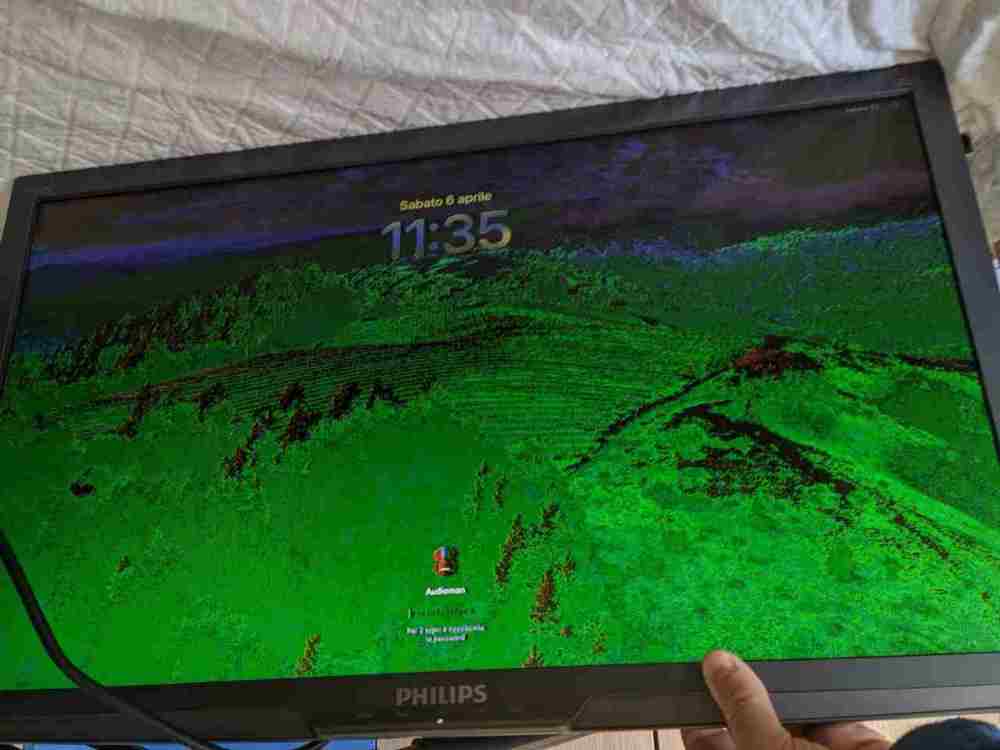

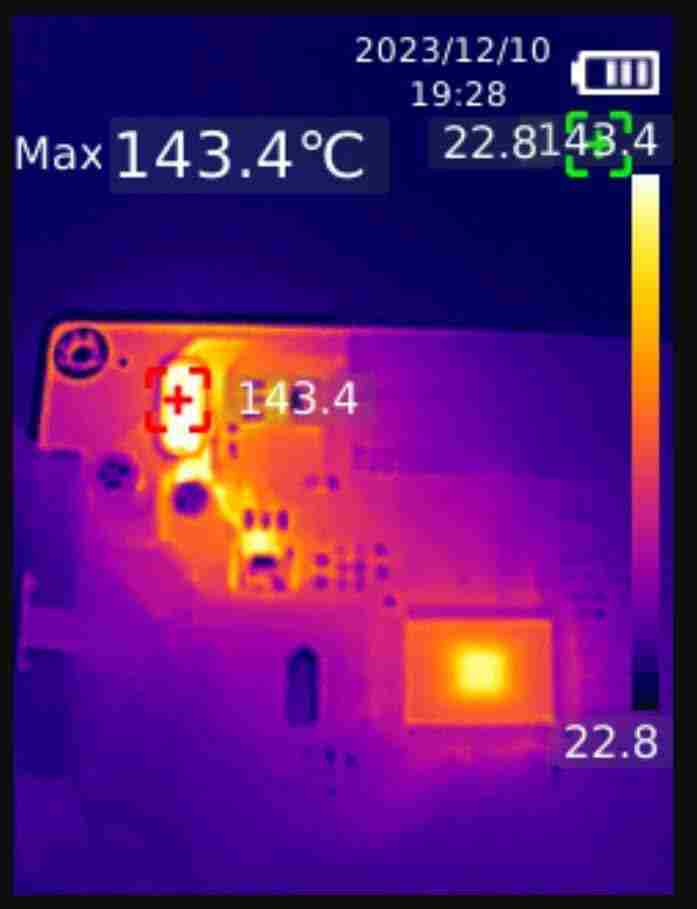

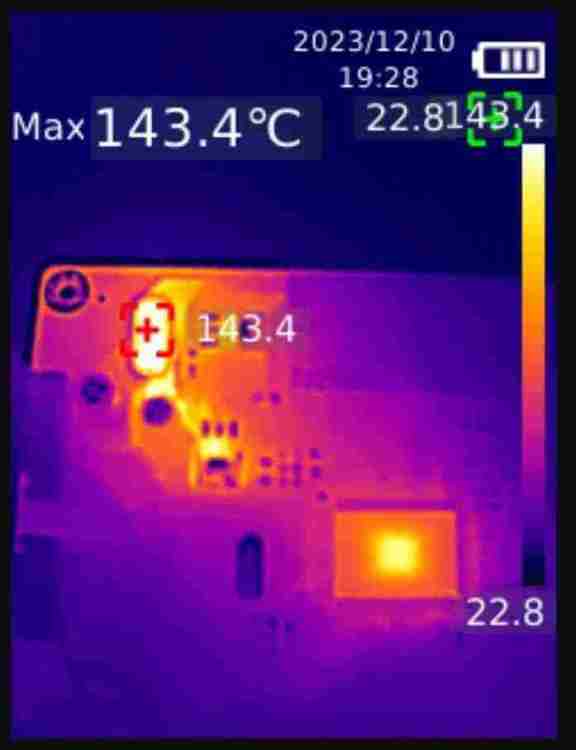

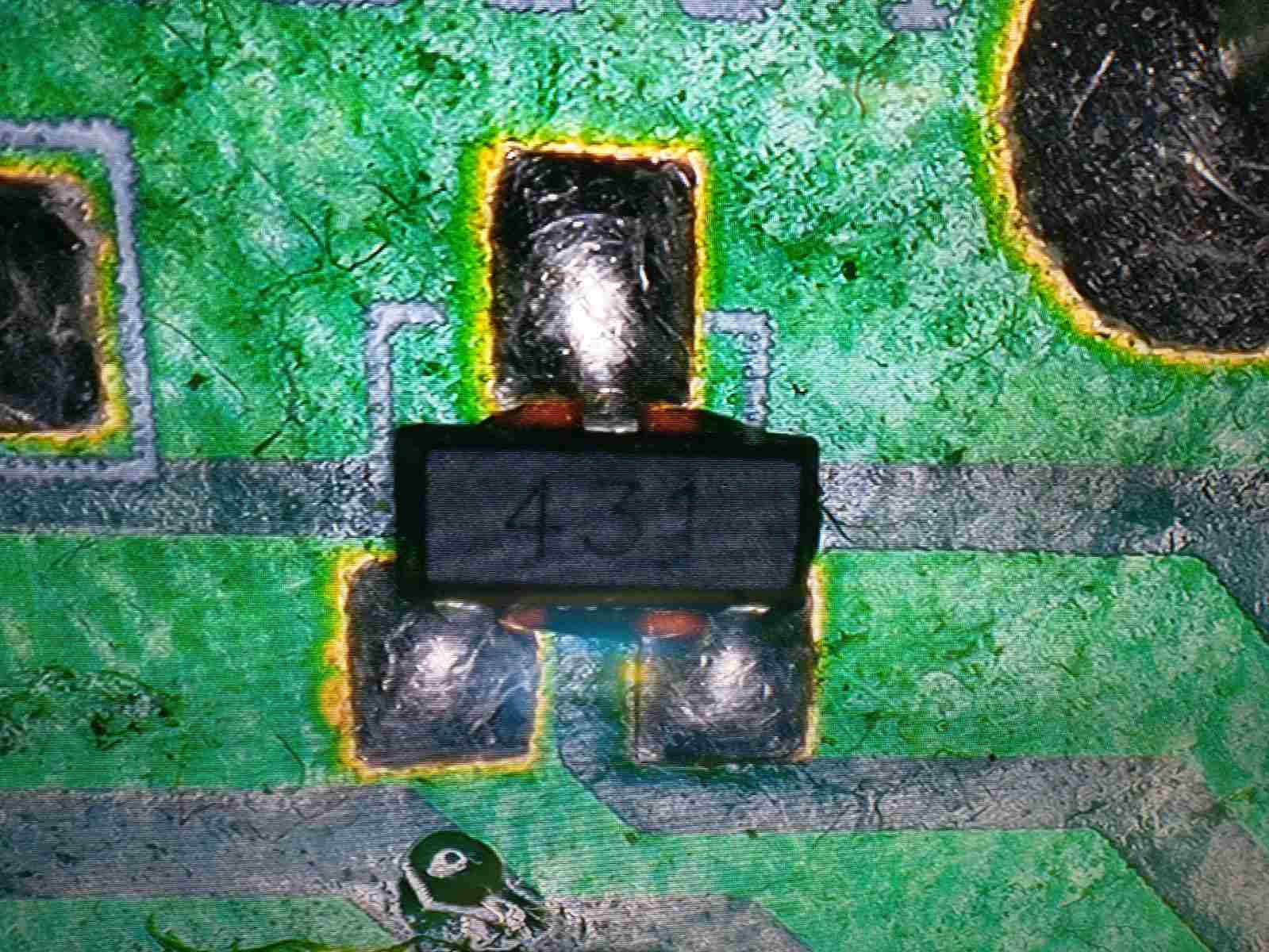

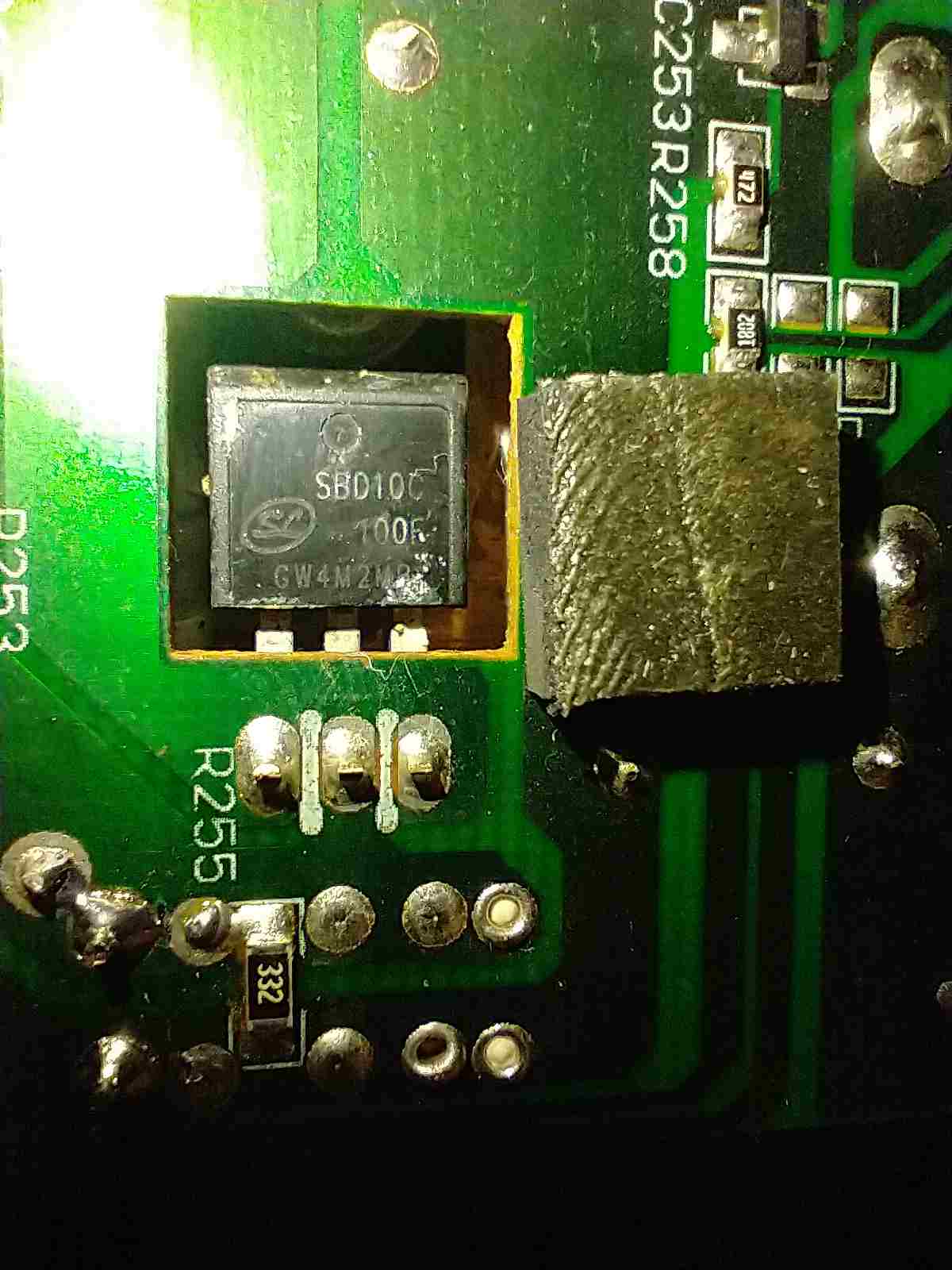

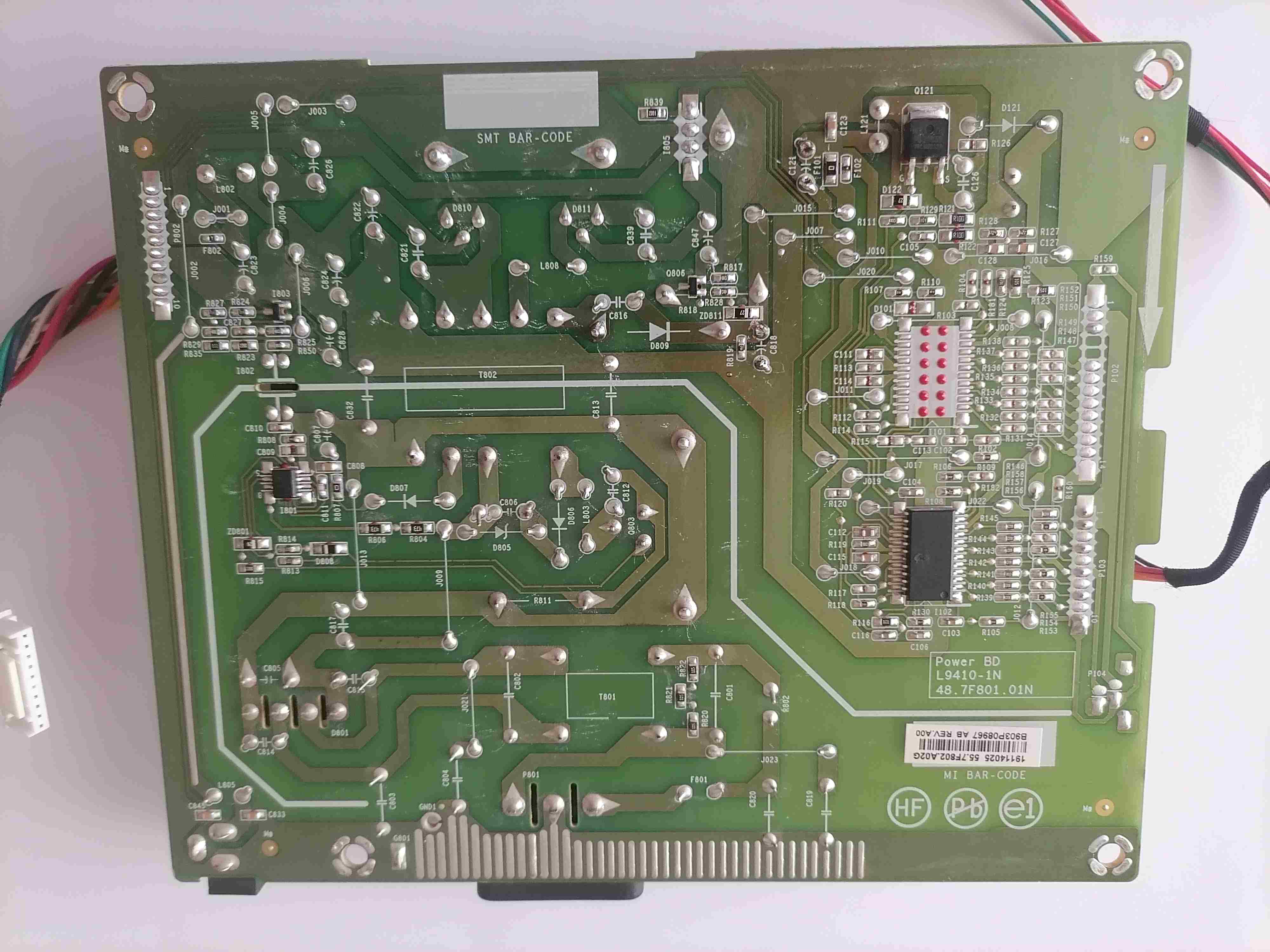

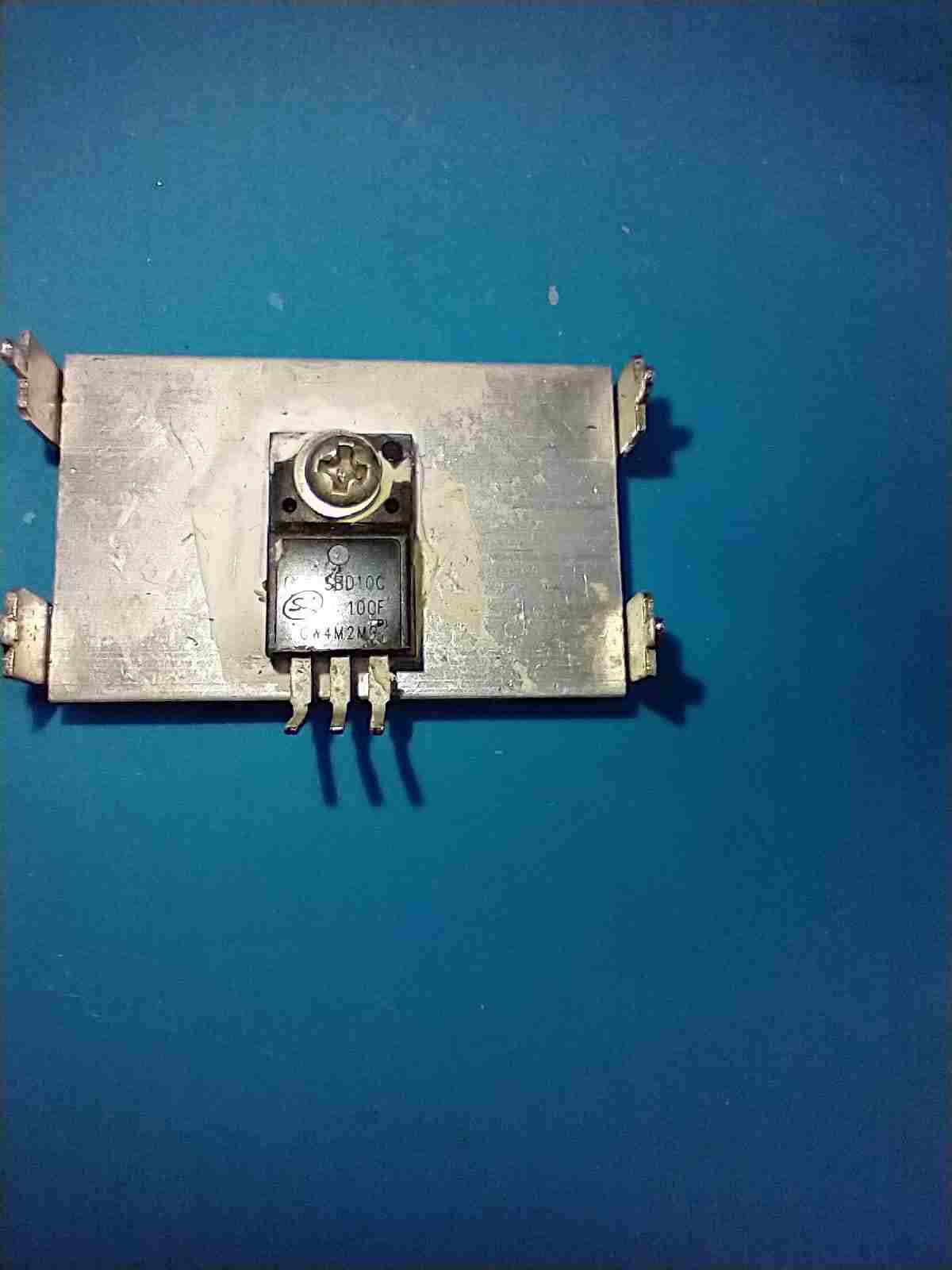

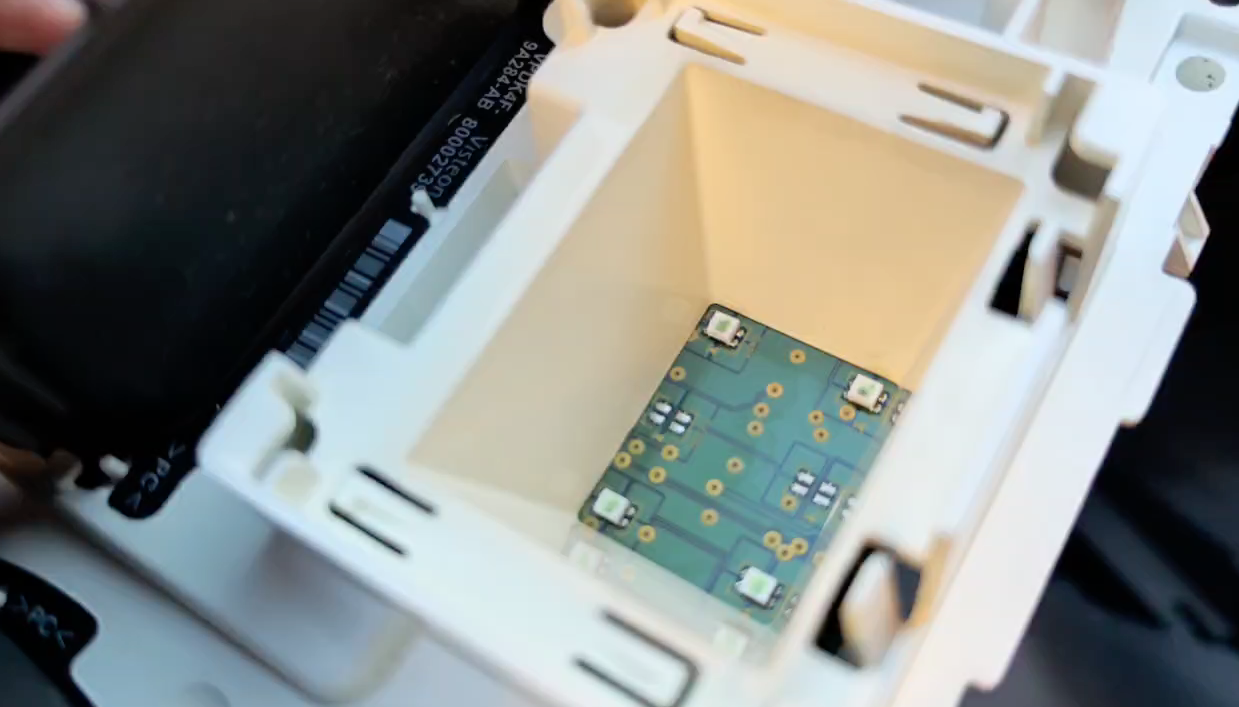

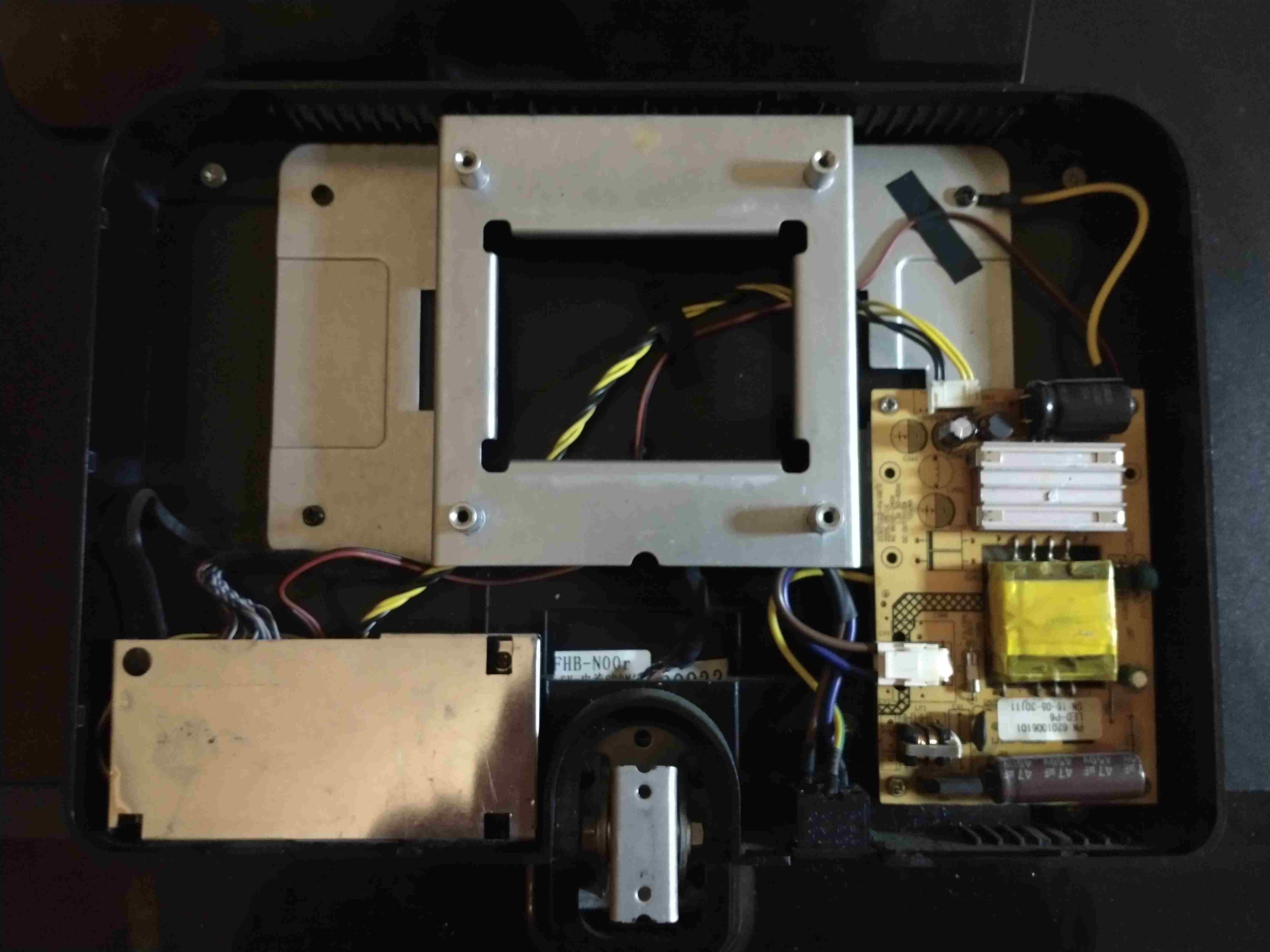

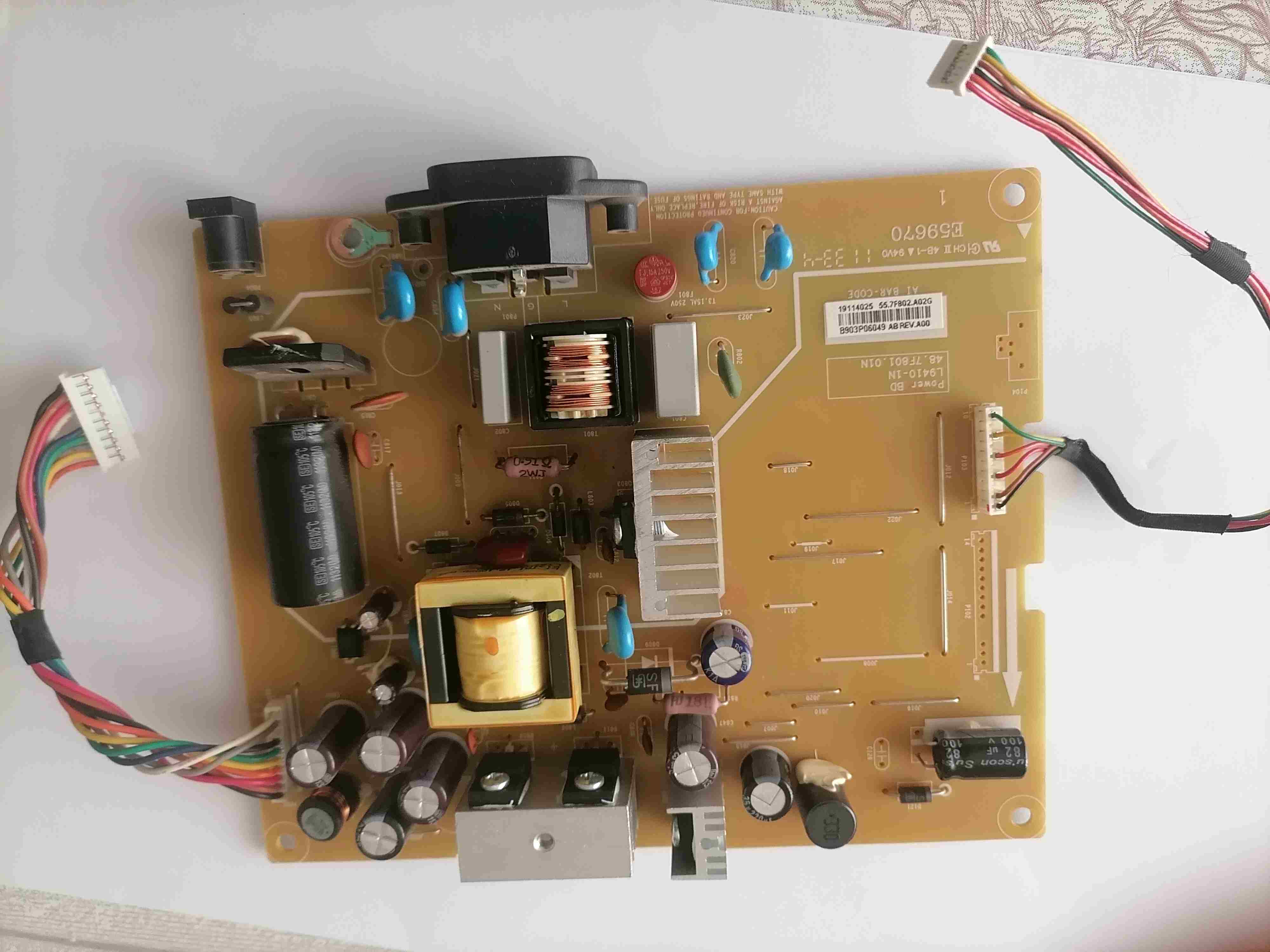

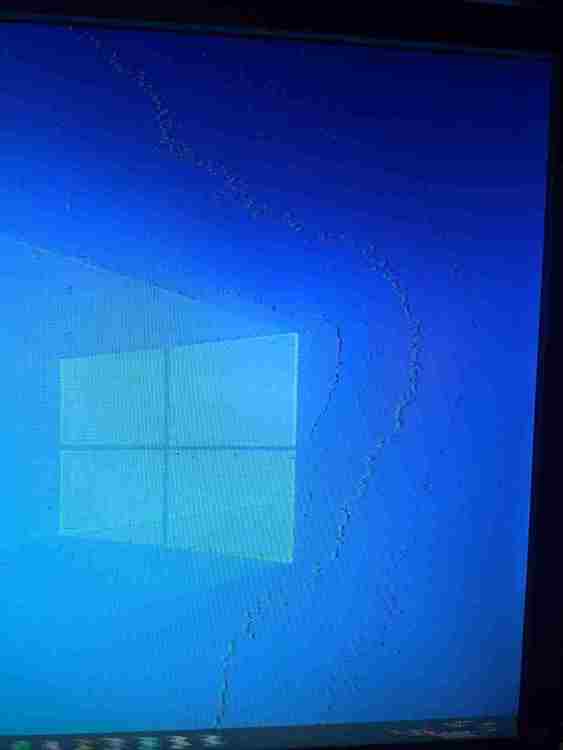

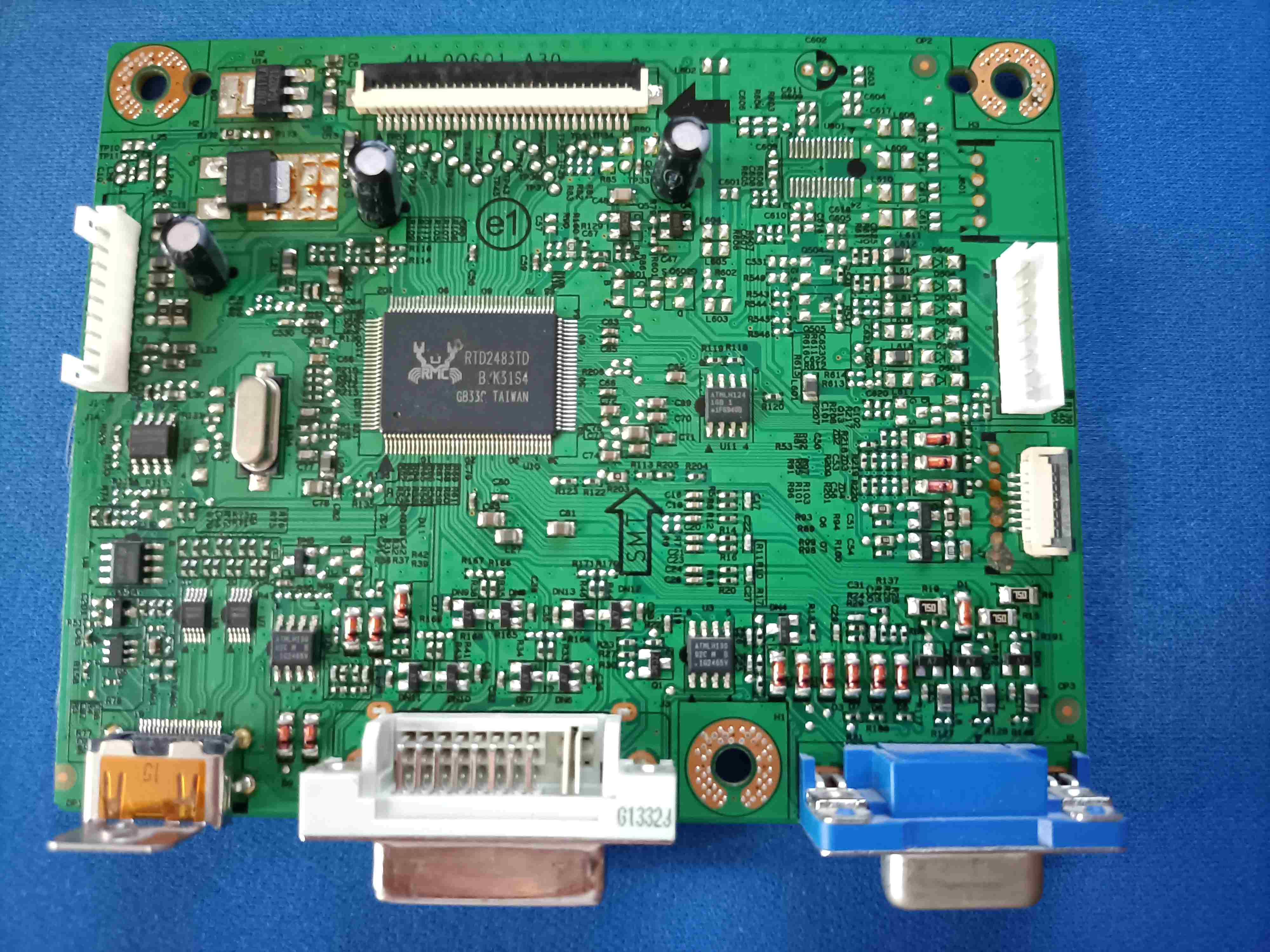

ho un problema strano con un Philips CM8833/00G che mentre funzionava ha cacciato fumo. Il monitor si accende ma una resistenza (R475) diventa incandescente. Sulla stessa linea della resistenza è presente un condensatore che è risultato in corto e che ho sostituito ma il problema rimane.

La cosa interessante è che secondo il Service Manual dovrebbe essere 3.3K, ma questa era 15K, ma non solo. Se inietto circa 10V (come da Service manual) non vi è alcun assorbimento/corto, mentre se accendo il monitor la resistenza (anche quella nuova) inizia a surriscaldarsi. Provando col multimetro dove dovrebbero esserci 10V ne risultano 70V. Il classico suono dell'HT si sente e sembra "normale".

Oltre al fatto che non oso immaginare cosa potrebbe essere successo a valle con sette volte la tensione normale da cosa potrebbe essere causata una cosa del genere?
Allego qualche foto e la porzione di schema interessata presa dal Service Manual.

Grazie in anticipo.

Ho provato a giocare con le impostazioni sia del monitor che della scheda grafica, ho provato sia l'ingresso VGA che DVI (non la DispayPort), ho cambiato PC, senza miglioramenti

Le immagini valgono più di mille parole.

Qualche idea sulla causa (e sui rimedi)?

Come sempre, grazie in anticipo.

Vi ringrazio per l'attenzione

ho fatto una prova rimuovendo la lampada, la spia LAMP rimane sempre accesa ma invece di spegnersi dopo poco continua a rimanere acceso.

vi ringrazio in anticipo per qualsiasi aiuto o suggerimento!

premetto che sono nuovo su questo forum, quindi spero di aver inserito la discussione nella categoria giusta e di non infrangere nessuna regola.

Da tantissimi anni ho un monitor CRT LG Studioworks 77M che ho sempre usato con i miei computer vintage e che vorrei proprio conservare, ma purtroppo da un po' di tempo presenta un problema dovuto probabilmente all'età.

In una situazione di normale funzionamento, finché il pc è spento il led del monitor rimane acceso fisso di colore arancione indicando che lo schermo è in standby, e quando il pc viene acceso il led diventa verde fisso e appare l'immagine.

Ora invece rimane normalmente in standby, ma quando accendo il pc il led del monitor inizia a lampeggiare di verde e non appare nessuna immagine.

Penso che quando deve attivarsi vada in protezione.

A riguardo ho fatto anche un video che potete trovare qui: https://youtu.be/ImcT8ytwoM4

Ho smontato il monitor e ho controllato la scheda per verificare se c'erano componenti visibilmente guasti (condensatori gonfi ecc.), ma non ho trovato nulla di strano, allego la foto della scheda smontata.

Ricordo che negli ultimi tempi in cui funzionava, ogni tanto si sentivano delle scariche all'interno e quando c'erano queste scariche l'immagine si ingrandiva per un attimo.

Che cosa può essere successo?

In quale zona della scheda dovrei concentrare le ricerche del guasto?

Mi è stato regalato questo monitor con il difetto come da titolo: ho provato entrambi gli ingressi DVI ma il difetto lo fa uguale.

I suoi menu invece sembrano ok, i colori ci sono tutti, quindi sembra un problema di gestione dei segnali in ingresso, ma su entrambi gli ingressi ?? 🤨

Il monitor è del 2005, ma è un bel 4:3 da 19".

Qualche dritta? Grazie!

Grazie.

Mi arriverà da riparare un monitor identico a questo. Mi dicono che si colpo si è guastato mostrando una riga.

Chiedo a voi se avete lo schema elettrico. Grazie

Ho visto che il costo dei ledwall è normalmente proibitivo, ma su Aliexpress vedo che vengono venduti dei modulini da 20x20 cm a 10 euro. Non so se serva altra elettronica oltre ai moduli, ma in questo modo spenderei una cifra accettabile (2-3000 euro).

Attualmente proietto su un muro in capannone (uso palestra), potrei anche migliorare il tutto installando un telo decente, ma non so se posso aspettarmi dei miracoli, ed in ogni caso sarei vincolato all'uso prettamente serale e comunque a luci almeno parzialmente spente.

Mi aspetto che con una soluzione di tipo ledwall io possa anche visionare dei contenuti in pieno giorno e/o con tutta l'illuminazione artificiale accesa.

Considero anche eventualmente l'acquisto di un nuovo proiettore, ma non credo sia la soluzione ideale.

NB: l'uso sarebbe sia per eventi sportivi, via per visualizzazione filmati.

Grazie a tutti!

sono nuovo in questa sezione, solitamente giro per quelle relative agli elettrodomestici. Sono un collezionista di macchine per scrivere e da calcolo d’epoca e ho competenze di elettronica appena da dilettante, avendo solo cambiato qualche condensatore o transistor da una scheda madre. Specifico quindi fin da subito che non sto cercando di fare una diagnosi a distanza su di una cosa sulla quale non ho il pieno controllo, se non per avere una vaga idea dell’entità del problema, bensì sono alla ricerca di qualcuno in grado di ripararmi questo oggetto.

Mi è stato dato un word processor Olivetti, sostanzialmente una stampante ad aghi con tastiera, lettore floppy e monitor CRT a fosfori bianchi da 12 pollici che vorrei sistemare, per cui mi rivolgo a questo forum visto che magari qualcuno di voi ha messo le mani su cose simili e considerando che quando è uscito questo prodotto (1990) io non ero nemmeno nato. È stato conservato nell’imballo originale ma è fermo da anni e quindi è lecito pensare che i condensatori (mi hanno detto essere i RIFA rettangolari, io devo ancora aprirlo) siano andati alle quaglie.

La prima volta che l’ho collegato e acceso il tutto si è attivato in maniera apparentemente regolare.

Poi ad accensioni successive l’immagine sul monitor ha cominciato a sbiadirsi fino a poche righe orizzontali, come potete vedere questo video in allegato.

Noterete anche che azionando i tasti per lo scorrimento della carta della “macchina” l’immagine si muove; la carta non avanza correttamente ma potrebbe essere un problema meccanico che dovrei essere in grado di risolvere. Da una parte ipotizzo un guasto a un condensatore in comune fra monitor e motorino del rullo (l’unico cavo del monitor trasmette sia alimentazione che segnale video con un unico connettore a 9 pin visibile in foto), dall’altra c’è da considerare che tutto il resto della macchina funziona correttamente; pur non essendo utilizzabile senza monitor come una qualsiasi macchina per scrivere, tramite il manuale di istruzioni e andando alla cieca sono riuscito a farla stampare senza problemi.

Ora, se fosse una semplice mps o una calcolatrice mi metterei di santa pazienza col tester e lo stagnatore, ma qui parliamo di una cosa che appunto esula dalle mie competenze, potenzialmente molto pericolosa (come i microonde) e sulla quale non penso di essere in grado di intervenire senza mettere a rischio la mia incolumità. Per cui se qualcuno volesse indicarmi un riparatore, magari a Bologna, disposto a ripararlo sarò ben felice di portargli un po’ di lavoro.

Saluti e una buona serata, grazie per l’attenzione

Grazie

Magari qualcuno non sa cosa farci e vorrebbe venderlo?

Premetto che sono un amatore di elettronica purtroppo inesperto, comunque attratto dall'hardware dei computer datati (purchè non troppo complessi!) e dall'idea di riportarli in vita o di rinnovarli.

In questo periodo mi sto cimentando nel recupero/rinnovamento di TV e monitor del passato, principalmente attraverso la sostituzione sistematica dei condensatori elettrolitici.

Ora mi sono imbattuto in un problema con un vecchio monitor monocromatico Olivetti MDU 1231 con chassis Goldstar MT-23.

La scheda elettronica principale contiene uno "strano" condensatore elettrolitico NON polarizzato da 50V 2,2uF (M) (marca BP) di dimensioni piuttosto grandi in rapporto ai dati di targa.

Il condensatore sarebbe sul circuito di deflessione orizzontale (se non erro) a ridosso del trasformatore flyback (C715, nello stralcio di schema allegato).

Ho quindi reperito nuovi condensatori di pari dati (Panasonic serie SU-A, ordinati su RS); con mia meraviglia quelli ricevuti appaiono di dimensioni decisamente inferiori. Un po' dubbioso, ho comunque deciso di procedere alla sostituzione del condensatore.

Dopo aver provveduto a tutte le sostituzioni, alla riaccensione del monitor tutto ha funzionato regolarmente per qualche minuto, dopo di che un bel botto con relativa fumata ha bruscamente interrotto il clima di festa. Ciò che ha provocato l'incidente è stato proprio il condensatore non polarizzato, che evidentemente non ha retto alle condizioni di esercizio.

Ho cercato di informarmi un po' in internet per capire la causa del cedimento (ESR? Vloss? corrente massima?) senza però approdare ad una risposta certa.

Ho misurato con un multi-tester economico (Amazon) i parametri del condensatore vecchio e nuovo, ottenendo i seguenti risutati:

vecchio: 2,8 uF, Vloss 1,2%

nuovo; 2,3 uF, ESR 3 ohm (perchè mi viene fornito un parametro diverso?)

La mia impressione, tutta da confermare, è che la ESR del nuovo sia troppo elevata per il circuito in cui è impiegato oppure che la corrente di lavoro sia troppo elevata. Inoltre anche la tensione nominale del nuovo condensatore potrebbe essere troppo ridotta?...

Qualcuno mi può illuminare in proposito ?

Grazie dell'interesse e auguri di buon anno!

Fabrizio

Vorrei sottoporre alla vostra cortese attenzione questo caso.

Il monitor indicato nel titolo da un po' di tempo non funziona correttamente. Ho notato che dopo lo standby del PC (ma non sono sicuro che sia questo il fattore scatenante) il monitor resta nero con un riquadro in movimento all'interno del quale appare la scritta "Mod non ottimale Modalità consigliata: 1280x1024 60Hz"

Inizialmente questo accadeva sporadicamente ed era sufficiente spegnere e riavviare il PC per risolvere il problema. Col passare del tempo il fenomeno è diventato sempre più frequente e mentre per un po' riuscivo a lavorare staccando l'alimentazione e aspettando qualche minuto, adesso ciò non è più possibile. Ho smontato i pannelli posteriori del monitor (sia quello in plastica che quello in metallo) e per circa due settimane ho usato il PC senza riscontrare il problema. Pensando quindi che si trattasse di qualche componente che con il calore andasse in protezione, ho praticato alcuni fori sui pannelli posteriori del monitor in modo da aumentare l'areazione e ho quindi richiuso il tutto. Dopo aver ricollegato il monitor al PC e averlo usato per qualche ora, il problema si è ripresentato.

Preciso che se faccio avviare il PC in modalità provvisoria e quindi con una risoluzione più bassa (se non sbaglio 800x600) il problema non si presenta. Se invece accendo il monitor senza collegare il cavo VGA del PC, il monitor si comporta normalmente: appare un riquadro in movimento con all'interno la scritta "Control cavo segnale".

Ho controllato le tensioni +13V, +5V,  ADJ e ON/OFF presenti sul connettore all'uscita della scheda alimentatore e sono tutte presenti. Purtroppo non ho potuto misurare le tensioni durante il verificarsi del problema in quanto come ho detto prima "a cuore aperto" funziona tutto regolarmente.

Vi ringrazio in anticipo per i suggerimenti che vogliate darmi.

Saluti.

Francesco

Il moniton non presenta sintomi di assenza di retroilluminazione.

Vi è un unico piastrino abbastanza semplice che collega flat allo schermo, una presa HDMI ed una VGA.

Si accende il led in corrispondenza dei tasti ma lo schermo è completamente nero.

Non c'è alcuna presenza di bruciature nei componenti, nessun fusibile bruciato, l'alimentatore a 12v DC è esterno al monitor, collegabile quindi tramite presa nel circuito. Ho trovato un diodo di media potenza contrassegnato dalla sigla M7 (1.0 AMP SURFACE MOUNT SILICON RECTIFIERS) perfettamente sano ma, anche togliendolo, le due piazzole nel circuito stampato presentano una resistenza da 1.5 ohm (praticamente in corto circuito), evidentemente il problema resta nel circuito.

Rilevo qua e la presenza di 12v e 5v, mancano le tensioni 3.3v e le tensioni di alimentazione della retroilluminazione.

Sono presenti integrati quali: integrato AS431N ( regolatore di tensione di tipo shunt regolabile), un integrato 2950A ( regolatore di tensione a bassa caduta), una memoria eeprom, 3  MOS  ecc

A questo punto necessita uno schema, risultando molto complesso individuare con certezza le varie piste.

Allego una foto, ringrazio anticipatamente chi sarà così gentile da fornirmi uno schema anche similare.

Buon Forum a tutti!

Url al modello

Per i compromessi sulla funzionalità nulla da dire, il suo lavoro lo fa, ma manca la calibrazione del touch, adesso non saprei se la scheda video ne e complice del malfunzionamento, sono collegati ad una AMD Radeon RX 6750 XT due montor, lascio la foto:

Quello di sinistra e un benq non touch (in display-port), quello di destra invece e collegato ad una HDMI e quando utilizzo il touch.. come clicco sulla superficie risponde il monitor di sinistra, il fatto non succede se metto come monitor predefinito il monitor cinese...

Provo a spiegare meglio:

Quando tappo su monito cinese di destra interviene a rispondere il monitor di sinistra, nel cerchio rosso di sinistra si vede il label grigio del cursore premuto, ma sto lavorando sul destro!

grazie

Sto riparando un vecchio monitor ed avre ibisogno di reperire il trasformatore EHT Eldor 1122.0409A magari anche con un equivalente .

ringrazio anticipatamente

Sto cercando il manuale tecnico o schemi/info dell'elettronica di questo schermo crt monocromatico a fosfori ambra (allego foto).

Ho provato su internet ma non trovo nulla di utile. Se qualcuno già lo conosce e magari sa se ci sono anche schemi compatibili o simili o sapete dove cercare questo genere di informazioni dedicate, fatemi sapere.

Grazie1000!

 Da incompetente posso pensare a qualche lampada off?  Che cosa mi consigliate di fare?  grazie , saluti
