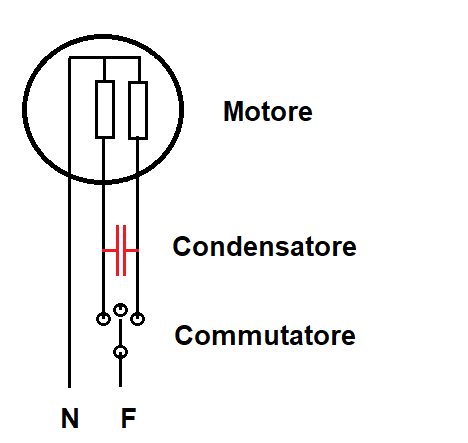

Schema elettrico ventilatore soffitto con due velocità e inversione di rotazione comandati da catenelle

[Viper_benetti]

Salve a tutti, ho sostituito il commutatore che inverte il senso di rotazione di un ventilatore a soffitto. Il ventilatore gira solo in un senso e tirando la catenella della variazione della velocità varia la velocità. Volevo capire se avevo collegato bene il commutatore perché quello vecchio è distrutto.

[piergius]

Se il Motore è del tipo Reversibile con i 2 Avvolgimenti uguali

(  presentano lo stesso valore di Resistenza) ,

il collegamento è di questo tipo  :

Tramite un Commutatore o un Deviatore si inverte la Funzione dei 2 Avvolgimenti .

Avvolgimento di Marcia è quello che riceve la Fase diretta ;

Ausiliario la riceve attraverso il Condensatore .

-

Fai sapere se invece si tratta di un Invertitore ( 4 terminali )

Oppure un Doppio Deviatore ( 6 terminali )  !

-

Buona serata !
